Bodenprofilsystem 1.1

Kompatibel mit RV System (raumhohe Verglasung)
Beidseitige Montage
Holmlast bis kN
Glasaufbau von 2 x 8 mm bis 2 x 10 mm
leichte Verstellbarkeit durch Gummidichtungen
Diverse Abdeckprofile (Bodenanschlussprofil, etc.)
Entwässerungslösungen mit patentierten Abdeckungen
Abstandsmontage
Zuschnittservice

1.1 das bewährte System für Holmlasten bis zu 1,0 kN imprivaten und öffentlichen Bereich

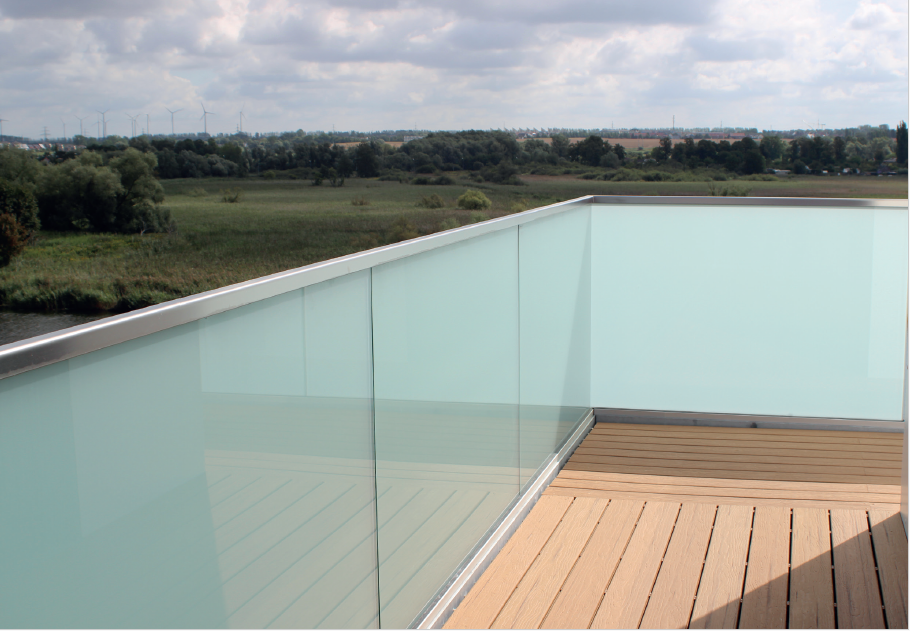

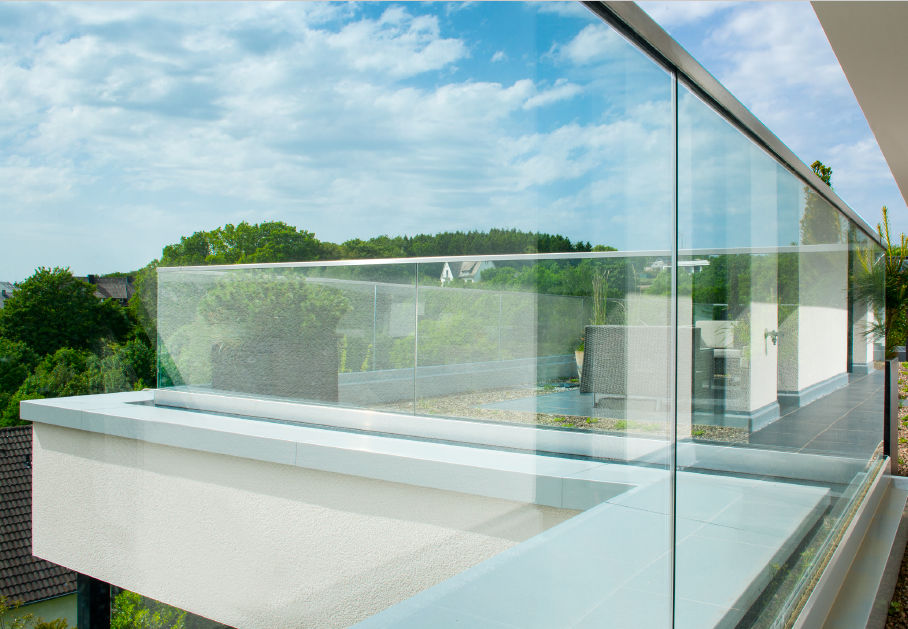

Seit Jahren bewährt sich das System als Aufsatz- sowie Vorsatzmontage und deckt Brüstungshöhen von bis zu 1.100 mm ab. Beide Varianten können bodenbündig direkt am Beton - durch in der Systemstatik nachgewiesene Dübelbefestigungen - oder mithilfe einer Schraubenbefestigung auf bauseitig tragfähige Unterkonstruktionen umgesetzt werden. Als tragfähige Untergründe eignen sich Beton und Stahl.

Das System wurde zur optimalen Entwässerung um eine Variante mit Tropfkante erweitert. Die Montage des Glases erfolgt ohne Kleben und Bohren mit einer speziell entwickelten Klemmtechnik.

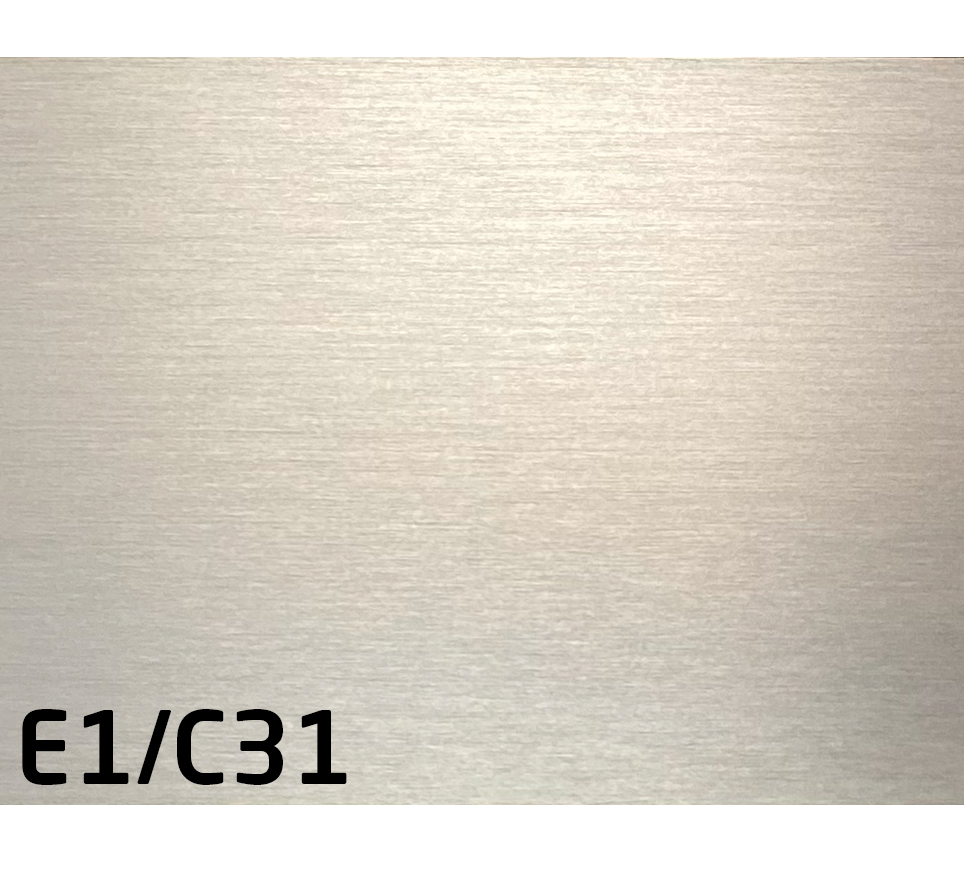

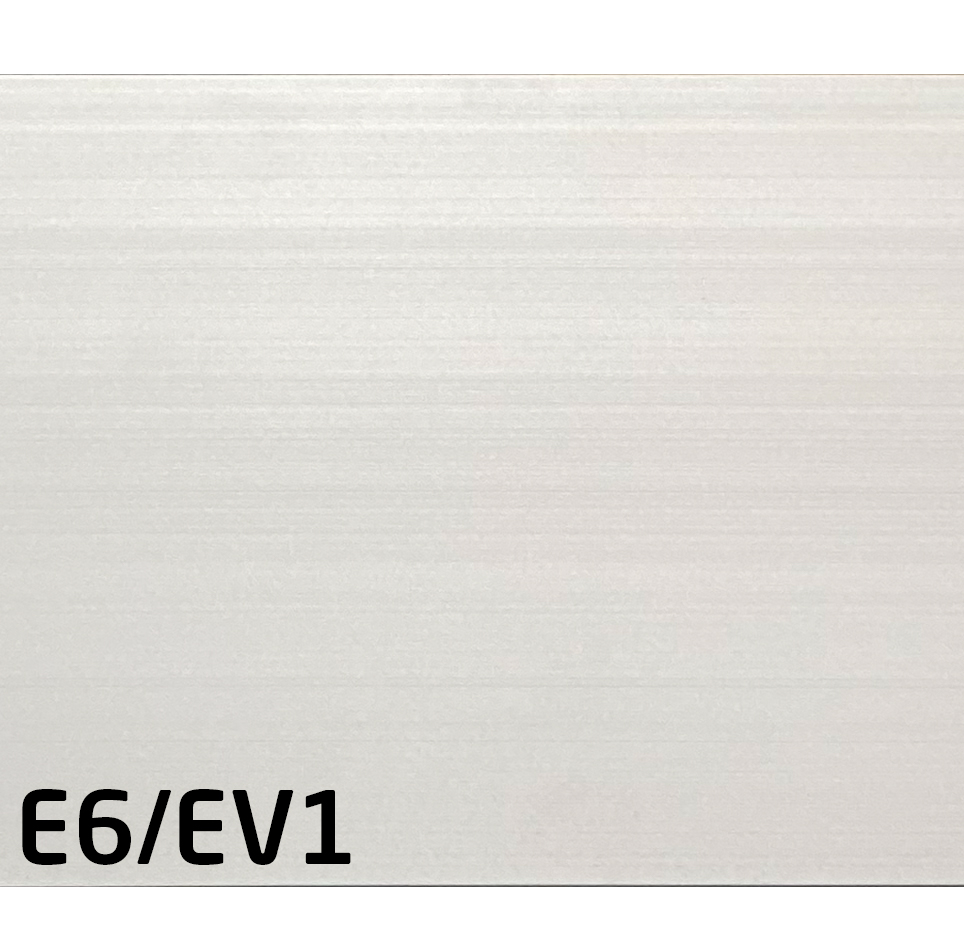

Die Boden- und Abdeckprofile sowie Endkappen aus Aluminium werden in vier Oberflächen angeboten. Wählen Sie aus pressblank, eloxiert E6/EV1, Edelstahloptik E1/C31 oder pulverbeschichtet nach RAL/DB in Ihrer Wunschfarbe.

Die unterschiedlichen Designs bieten eine zusätzliche Variabilität bei der Gestaltung und Anpassung an architektonische Vorgaben.

1.1 überzeugt durch seine gestalterische Zurückhaltung und technische Präzision: eine gute Lösung für jede Architektur.

Wir liefern Ihnen das Komplettpaket System 1.1 und Glas termingerecht, passend zu Ihrem Baufortschritt.

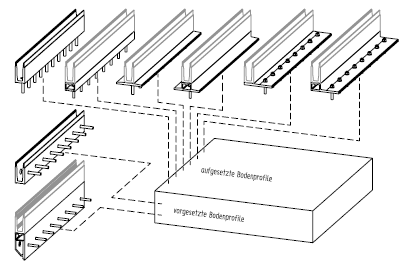

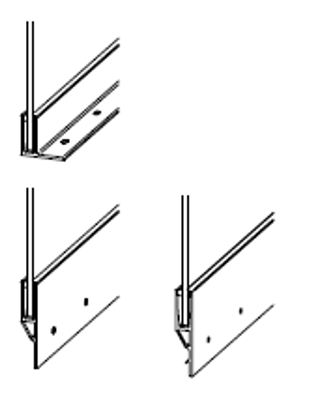

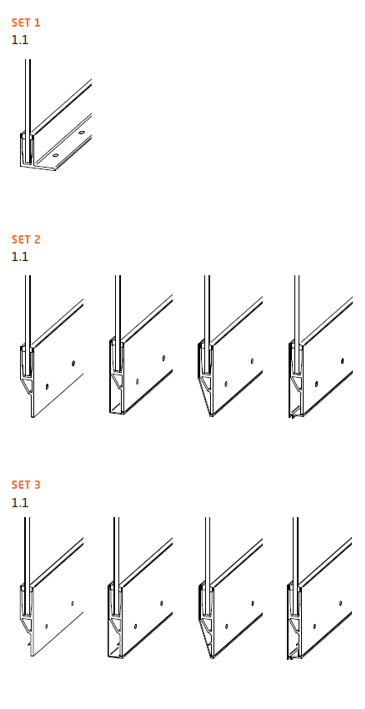

Übersicht SETS 1.1

Aufgesetztes Bodenprofil

Bezeichnung: SET 1 - für private und öffentliche Bereiche mit Windlasten gemäß Systemstatik

Vorgesetztes Bodenprofil mit und ohne Abdeckprofile

Bezeichnung: SET 2 - mit Senkbohrung - für private und öffentliche Bereiche mit Windlasten gemäß Systemstatik

Vorgesetztes Bodenprofil mit Entwässerung und Abdeckprofilen

Bezeichnung: SET 3 - mit Durchgangsbohrung und Tropfkante - für private und öffentliche Bereiche mit Windlasten gemäß Systemstatik

Anwendung im Außenbereich - Entwässerung

Glasgeländerprofile sind nicht vollständig wasserdicht. Generell empfehlen wir im Außenbereich eine vorgesetzte Montage.

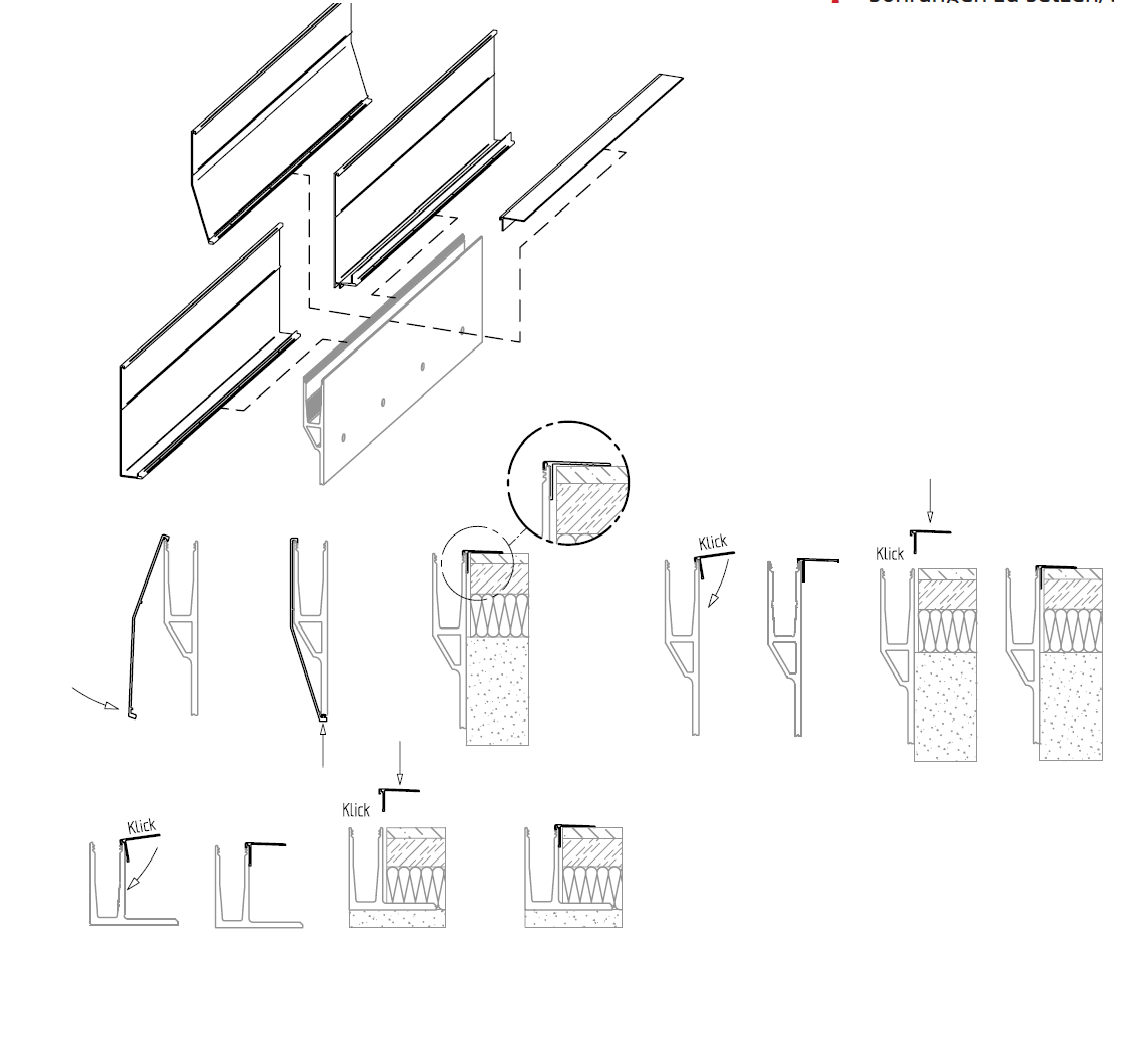

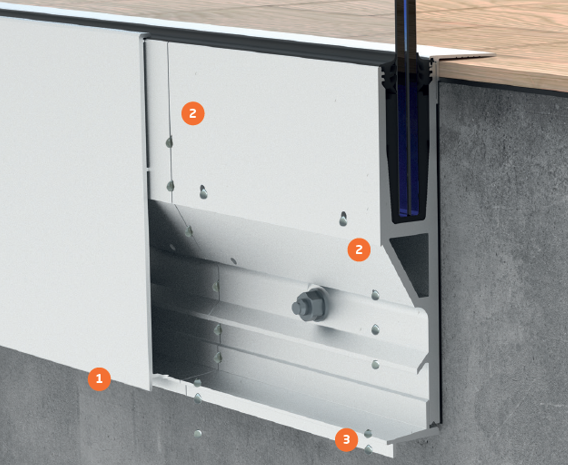

1) Das äußere Abdeckprofil für die Vorsatzmontage wird am Bodenprofil eingehangen und auf der Unterseite mit M4-Gewindestiften fixiert. Es bietet eine vollflächige Verblendung des Systems und ist in verschiedenen Oberflächenqualitäten erhältlich. Durch speziell geformte Tropfkanten am unteren Profilabschluss wird auf die Glas- und Außenfläche treffendes Regenwasser zuverlässig mit Abstand von der Fassade abgeleitet.

2) Innerhalb des Bodenprofils tritt an den Stoßkanten der Profile aus und wird nach unten geführt. Bei Außenanwendungen sind zwingend pro laufenden Meter Bodenprofil vier Entwässerungsbohrungen (Ø 8 mm) zu setzen. Die Positionierung der Entwässerungsbohrungen hat zwischen den Glasauflagern zu erfolgen. Das herablaufende Wasser wird innerhalb des Abdeckprofils aufgefangen und durch dessen spezielle Konstruktion von der Fassade weggeleitet. Es wird empfohlen, die Stöße von Bodenprofilen versetzt zuden Stößen der Abdeckprofile zu positionieren.

3) Das Ableiten des Wassers aus dem Abdeckprofil erfolgt auf Wunsch über gefräste Langlöcher 4 x 25 mm, die individuell und gemäß bauseitiger Erfordernisse positionierbar sind. Alternativ kann dies über vor Ort eingebrachte Bohrungen Ø 8 mm erfolgen; zur vereinfachten Positionierung befindet sich auf der Unterseite des Abdeckprofils vor der hinteren Tropfkante eine vorgefertigte Körnungsnut.

SET 1 - Bodenprofil 1.1 aufgesetzt, ALUMINIUM

Privater Bereich und öffentlicher Bereich mit Windlasten gemäß Systemstatik inkl. Klemmtechnik zur gewählten Glasstärke

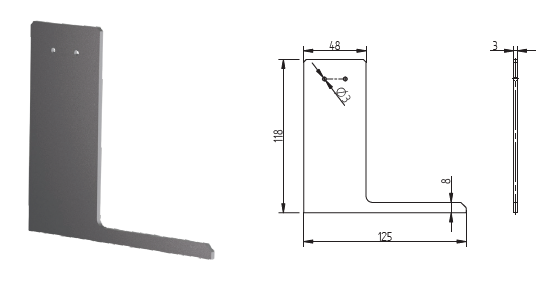

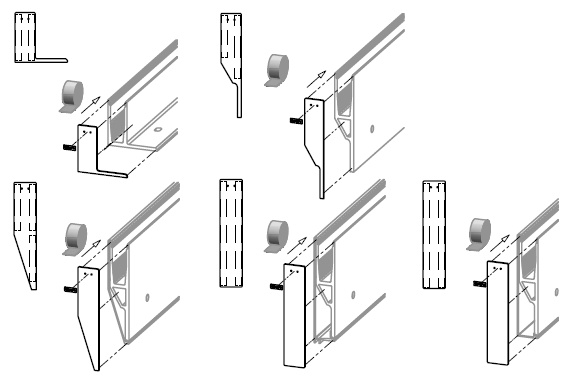

Endkappe aufgesetzt, zum kleben

* aus produktionstechnischen Gründen sind die Kappen mit zwei Löchern versehen. Hochwertige Aluminium-Aufkleber zur nachträglichen Abdeckung der Bohrungen sind im Lieferumfang enthalten.

Die Endkappen können mit handelsüblichen Klebstoffen fixiert werden.

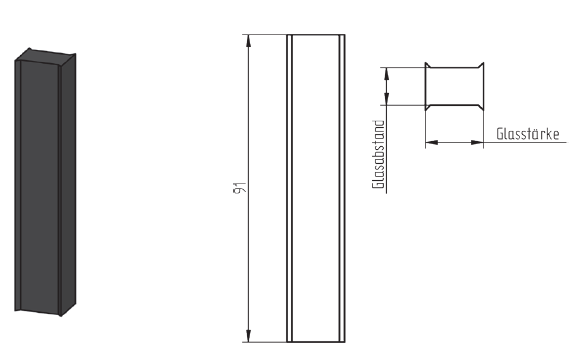

Distanzstück für Glasgeländer

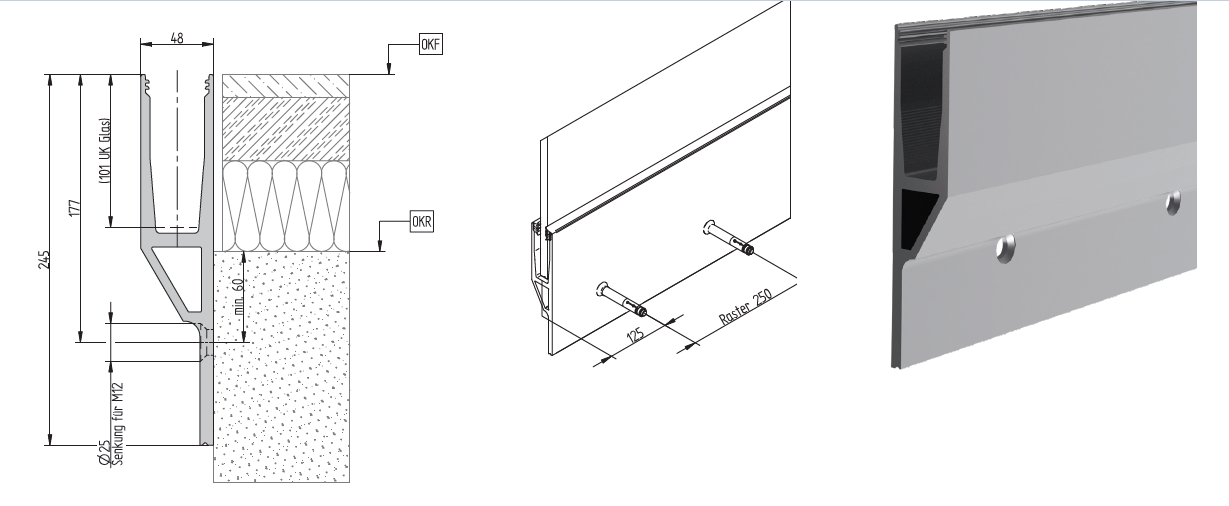

SET 2 - Bodenprofil 1.1 vorgesetzt, ALUMINIUM

Privater Bereich und öffentlicher Bereich mit Windlasten gemäß Systemstatik inkl. Klemmtechnik zur gewählten Glasstärke

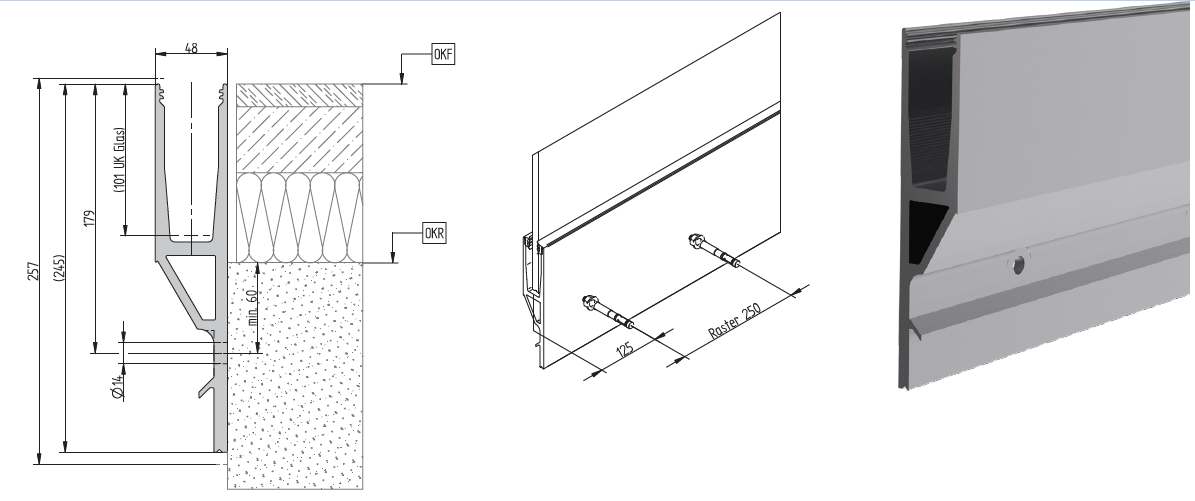

SET 3 - Bodenprofil 1.1 vorgesetzt mit Tropfkante, ALUMINIUM

Privater Bereich und öffentlicher Bereich mit Windlasten gemäß Systemstatik inkl. Klemmtechnik zur gewählten Glasstärke

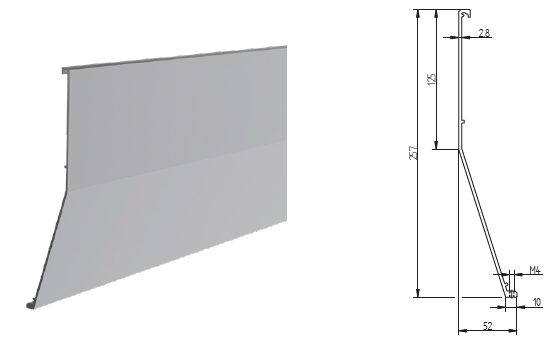

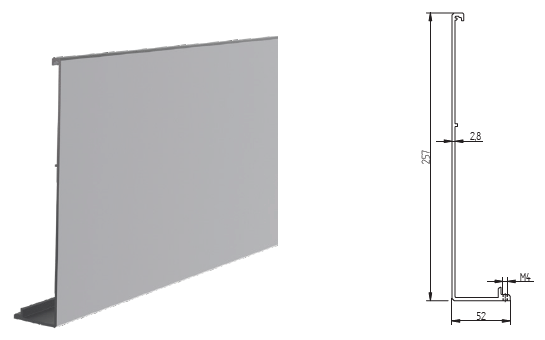

Abdeckprofil - gerade

Abdeckprofil - schräg

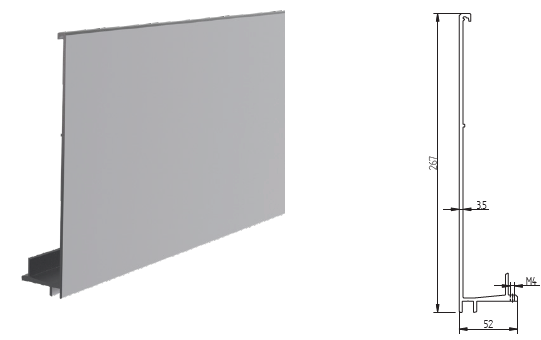

Abdeckprofil Tropfkante

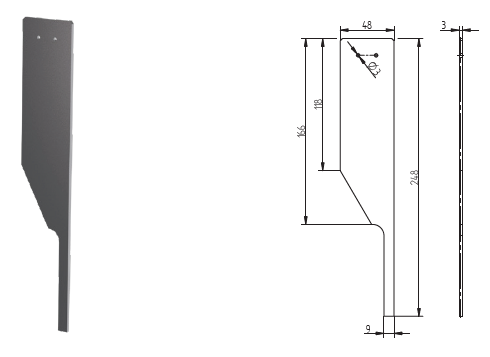

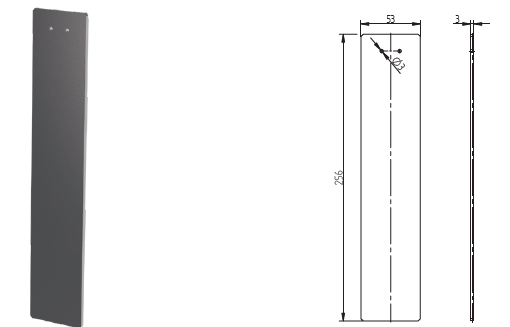

Endkappe vorgesetzt - gerade

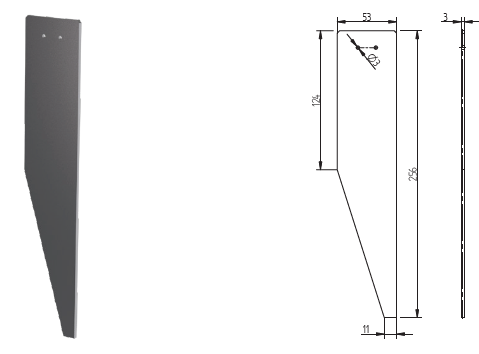

Endkappe vorgesetzt - schräg

Endkappe vorgesetzt

Montageempfehlung 1.1

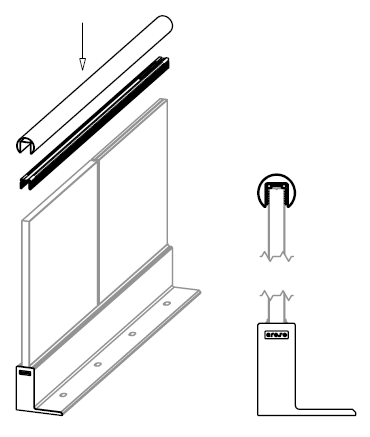

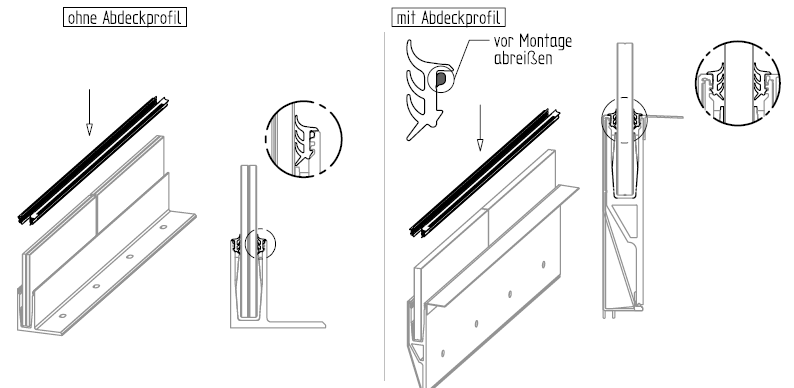

3. Montage Glas mit Klemmtechnik

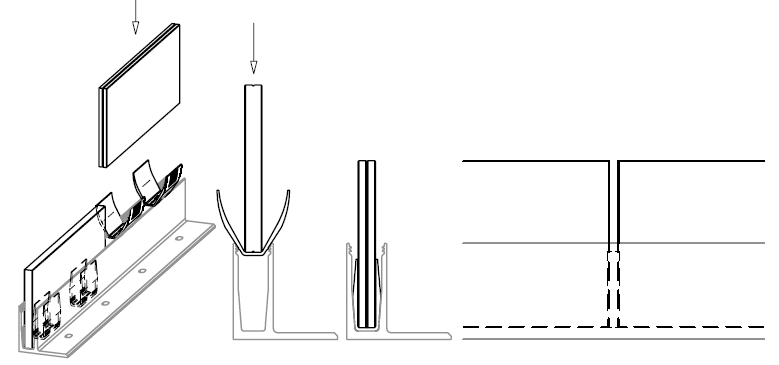

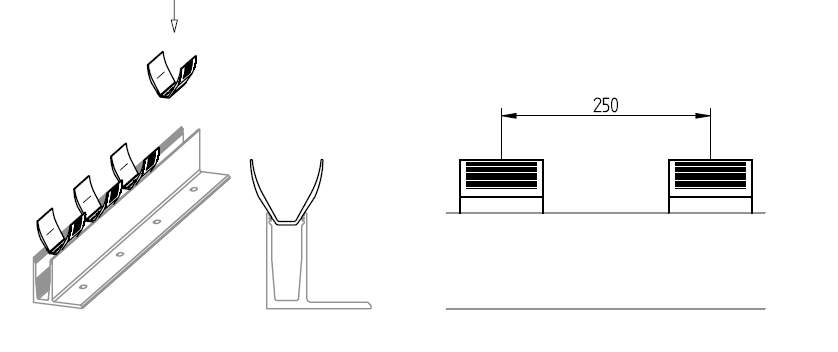

U-Dichtungen vier Stück pro Meter im Abstand von 250 mm auf die Profilkante aufsetzen.

Glas einstellen und mit U-Dichtungen in Endposition hinunterdrücken, bei Bedarf Distanzstücke in Glaszwischenräume einsetzen.

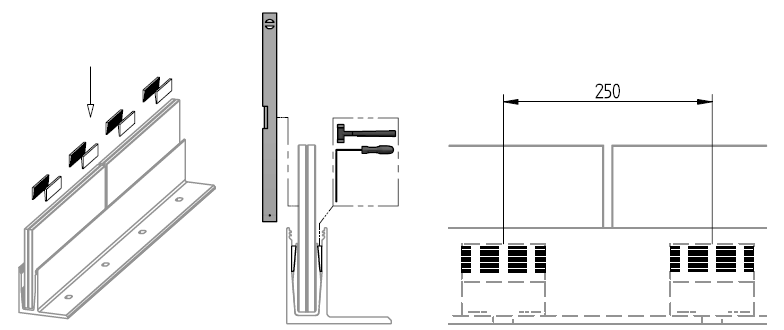

Glas ausrichten, Keildichtungen acht Stück pro Meter (vier Stück je GLasseite) im Abstand von 250 mm zwischen Bodenprofil und U-Dichtungen einlegen und anschließend verklotzen.

Die gerippte Seite des Keils zeigt dabei zur U-Dichtung.

Einsetzen der inneren und äußeren Abschlussdichtung.

Tipp: Dichtung dazu ggf. mit Spülwasser oder Silikonspray benetzen.
