Bodenprofilsystem 2.0
- Kompatibel mit RV System (raumhohe Verglasung)
- Einseitige Montage
- Max. Holmlast bis 2kN
- Glasaufbau von 2 x 8 mm bis 2 x 12 mm
- Baukastensystem mit Unterbauprofilen
- Große Systemhöhen ohne Stahlunterkonstruktion möglich (bis 300 mm)
- Diverse Abdeckprofile (Bodenanschlussprofile, etc.)
- Entwässerungslösungen mit patentierten Abdeckungen
- Zuschnittservice
- Kompatibel mit RV System (raumhohe Verglasung)
- Einseitige Montage
- Max. Holmlast bis 1kN
- Glasaufbau von 2 x 8 mm bis 2 x 12 mm
- Baukastensystem mit Unterbauprofile
- Große Systemhöhen ohne Stahlunterkonstruktionen möglich (bis ca. 345 mm)
- Entwässerungslösungen mit patentierten Abdeckungen
- Diverse Abdeckprofile (Bodenanschlussprofile, etc.)
- Zuschnittservice

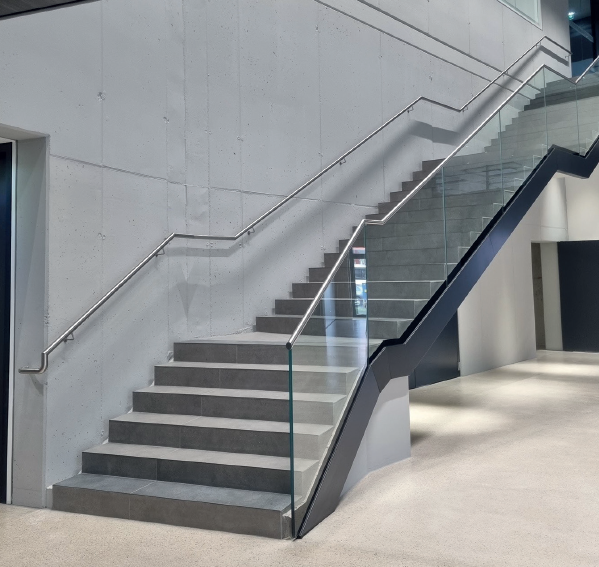

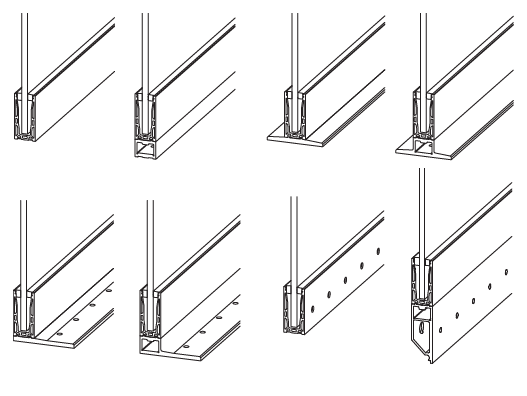

Das Baukastenprinizip der Serie 2.0 ermöglicht eine enorme flexible Anpassung an bauliche Gegebenheiten. Verschiedene Unter- konstruktionsprofile für die auf- und vorgesetzte Montage stehen zur Verfügung.
Für vorrangig private Bereiche mit Anforderungen an die Absturzsicherung wurde das 2.0 light konstruiert. Es besticht durch seine leichte Handhabung aufgrund des reduzierten Gewichts.
Für öffentliche Bereiche sowie Bereiche mit großen Menschenansammlungen wählen Sie das System 2.0 speziell für den Abtrag erhöhter Holmlasten bis zu 2,0 kN. Es gewährleistet absolute Sicherheit bei hoher Variabilität.
Für sämtliche Einbausituationen stehen flexible zu kombinierende Abdeckprofile sowie passende Endkappen zur Verfügung. Boden-, Unterkonstruktions-, Abdeckprofile und Endkappen sind in den Oberflächen pressblank, eloxiert E6/EV1 und E1/C31 Edelstahloptik sowie pulverbeschichtet nach RAL/DB in Ihrer Wunschfarbe erhältlich.
Die unterschiedlich dimensionierten Bodenprofile erlauben, wie bei 1.1 auch, Brüstungshöhen von bis zu 1.100 mm.
Der Anschluss an den Baukörper erfolgt auch hier durch direkte Verdübelung oder Verschraubung direkt am Beton oder mit Hilfe einer Schraubenbefestigung auf bauseitig tragfähigen Unterkonstruktionen gemäß Systemstatik.
Durch seine gestalterischen Möglichkeiten und die präzise Funktionalität sind die Systeme eine ausgezeichnete Lösung für Architektur mit hohen Anforderungen an die Absturzsicherheit und Windlast.

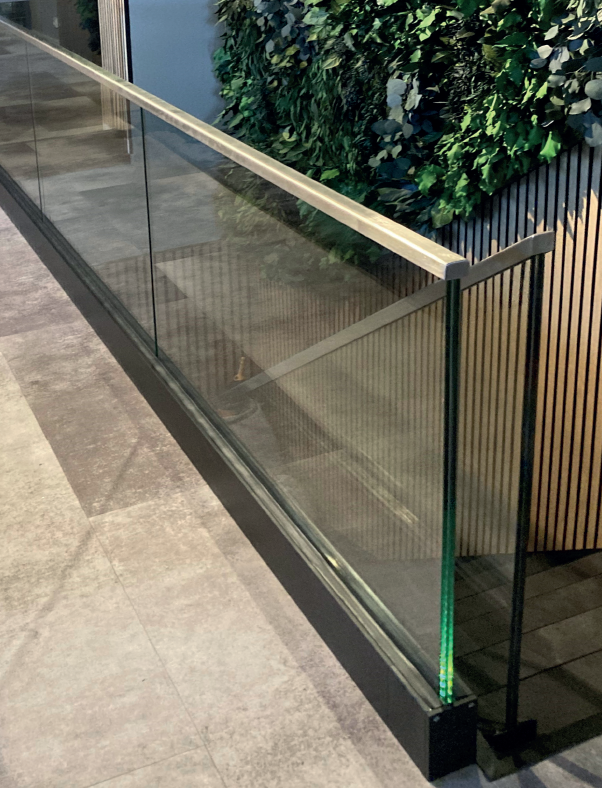

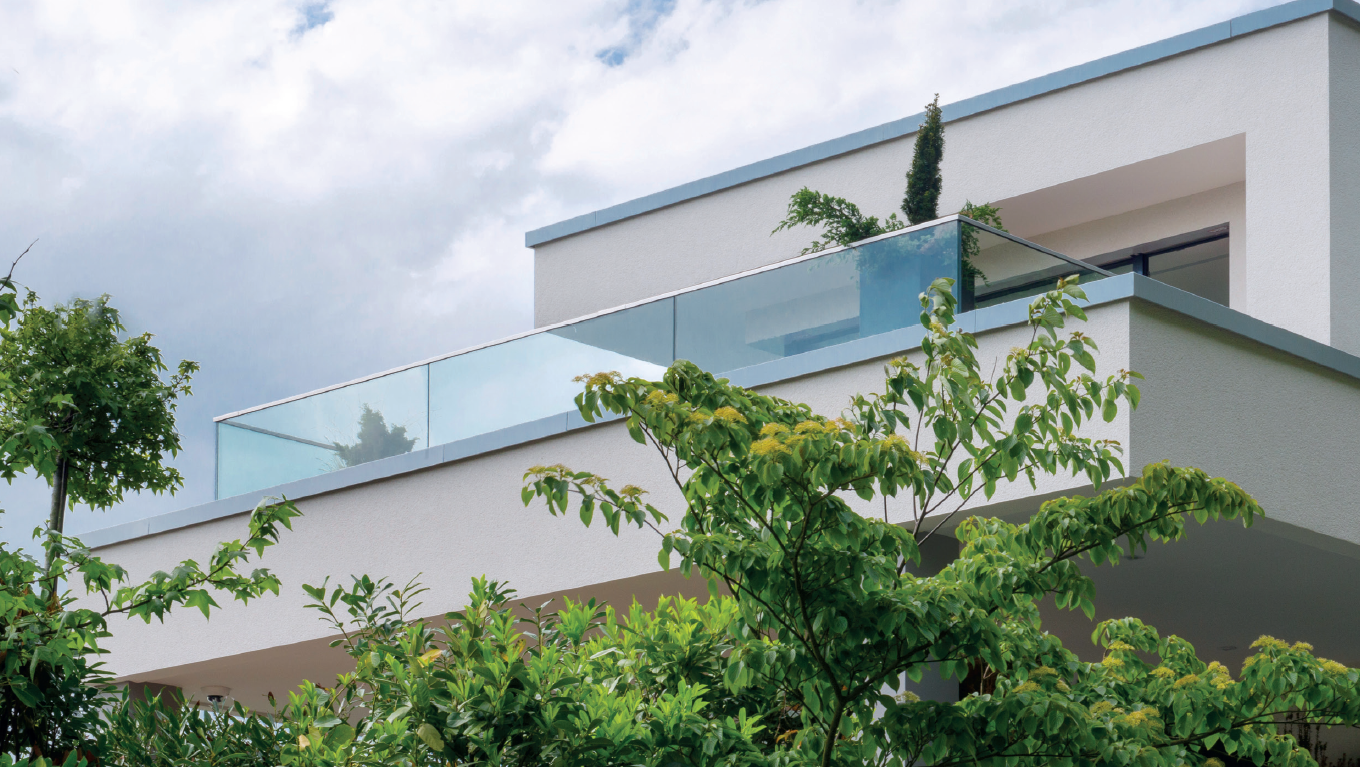

Glas ist ein nicht wegzudenkender Bestandteil moderner Architektur. Aufgrund der Lichtdurchlässigkeit lassen sich Elemente mit Glas in nahezu jede Umgebung einbringen und schaffen ein Gefühl von Weite und Freiheit. Darüber hinaus ist Glas ein langlebiges und wartungsarmes Material mit vielfältigen Einsatzmöglichkeiten.
Wir liefern Ihnen das Komplettpaket System 2.0 oder 2.0 light gerne auch mit Glas termingerecht, passend zu Ihrem Baufortschritt.

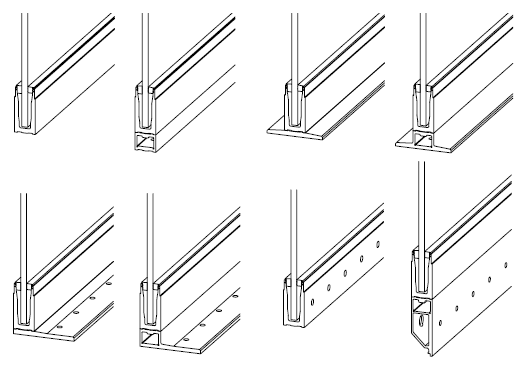

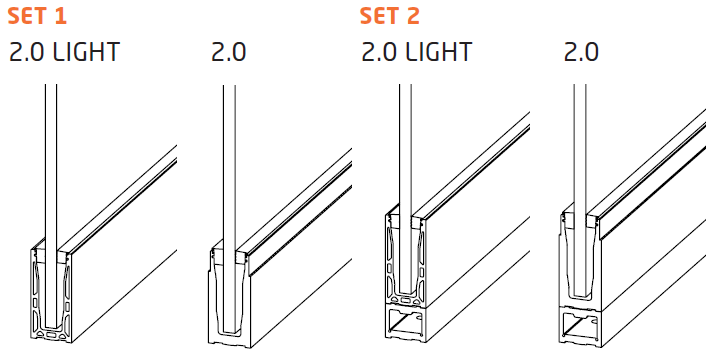

Aufgesetzte Bodenprofile

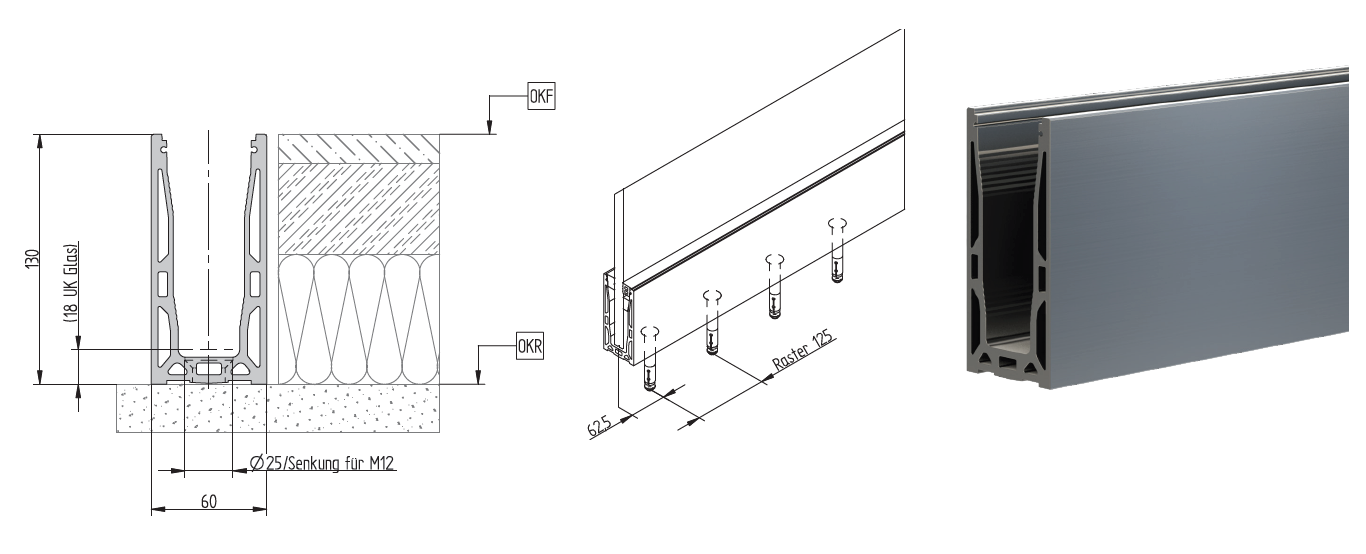

- SET 1 - aufgesetzt - für private und öffentliche Bereiche mit/ohne Windlasten gemäß Systemstatik

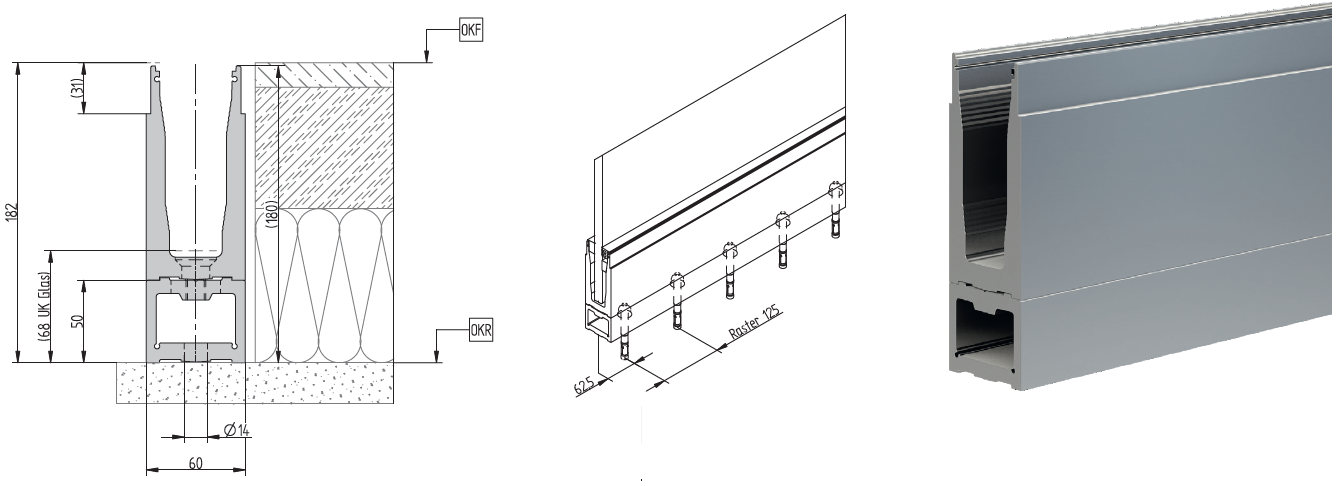

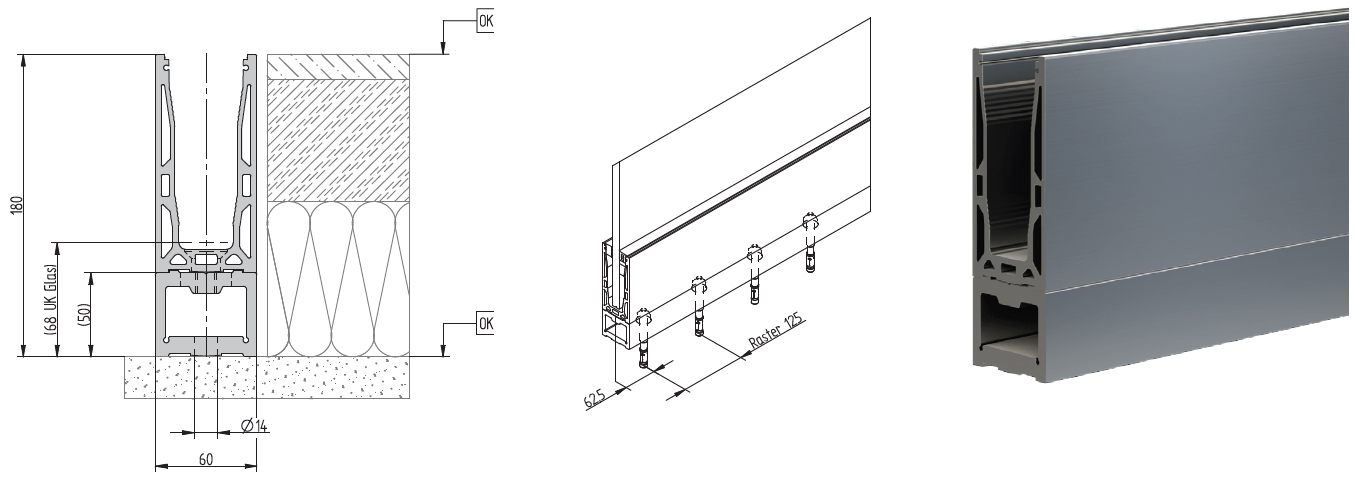

- SET 2 - aufgesetzt hoch - für private und öffentliche Bereiche mit/ohne Windlasten gemäß Systemstatik

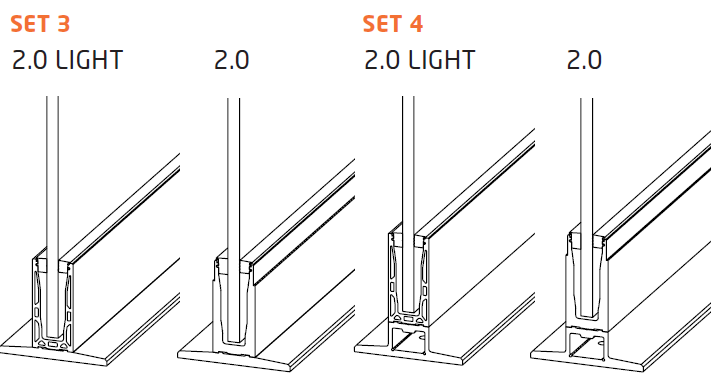

Aufgesetzte Bodenprofile

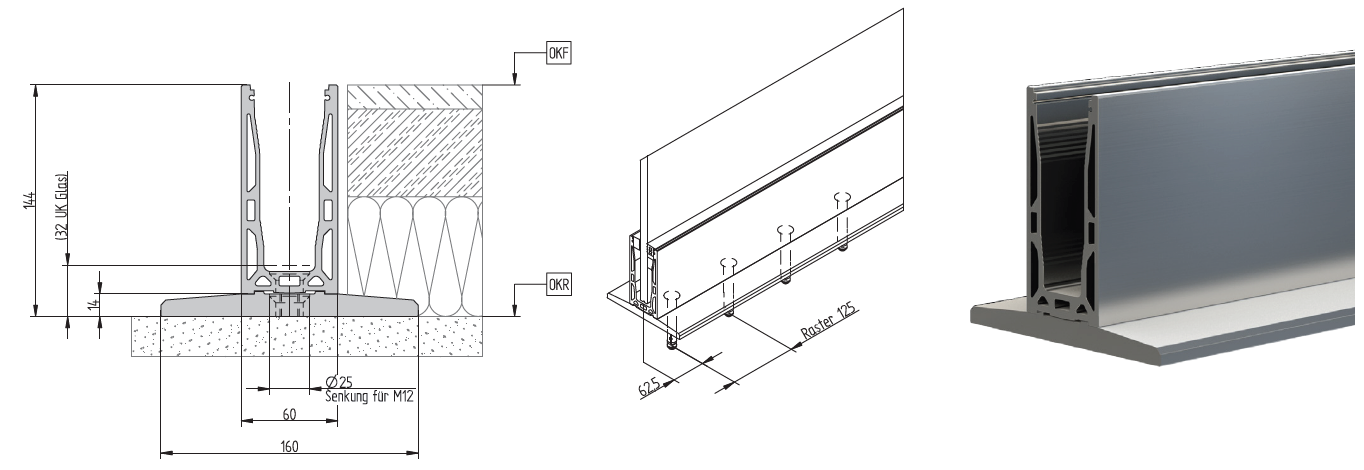

- SET 3 - aufgesetzt T-Form - für private und öffentliche Bereiche mit/ohne Windlasten gemäß Systemstatik

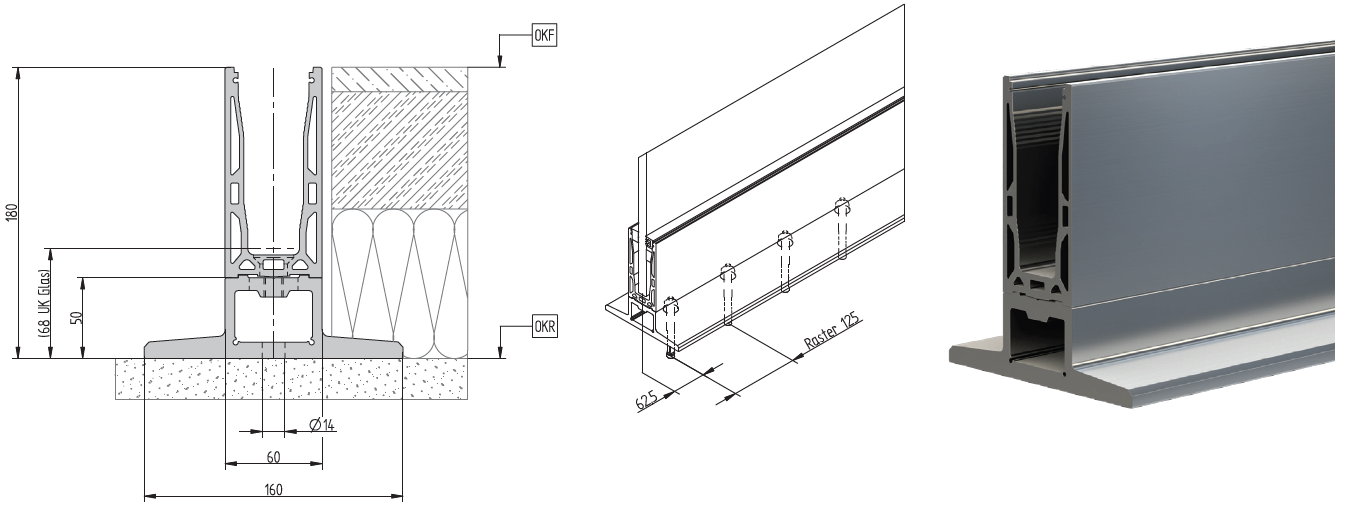

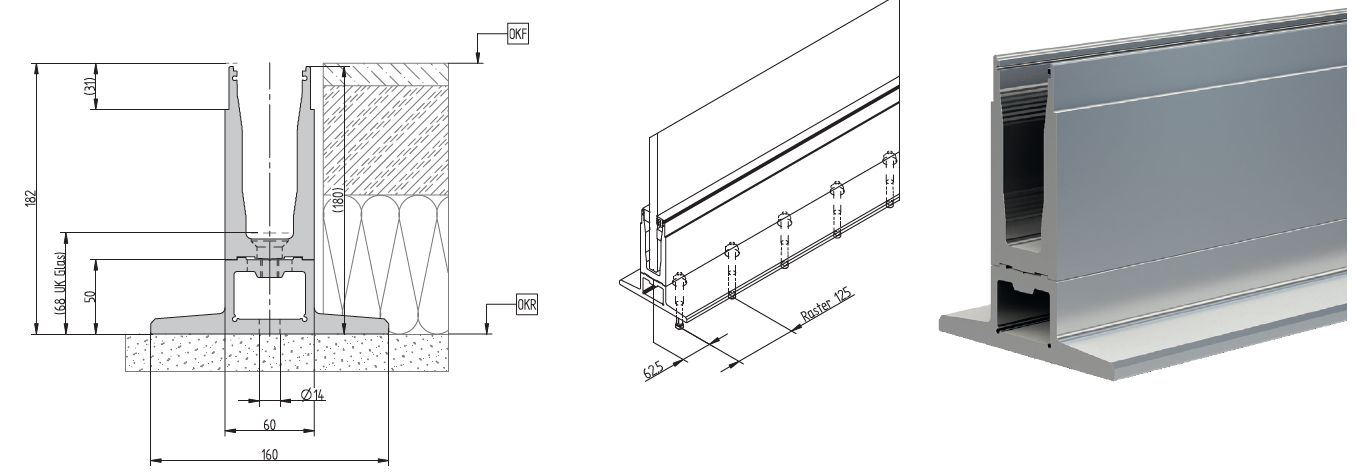

- SET 4 - aufgesetzt T-Form hoch - für private und öffentliche Bereiche mit/ohne Windlasten gemäß Systemstatik
Aufgesetzte Bodenprofile

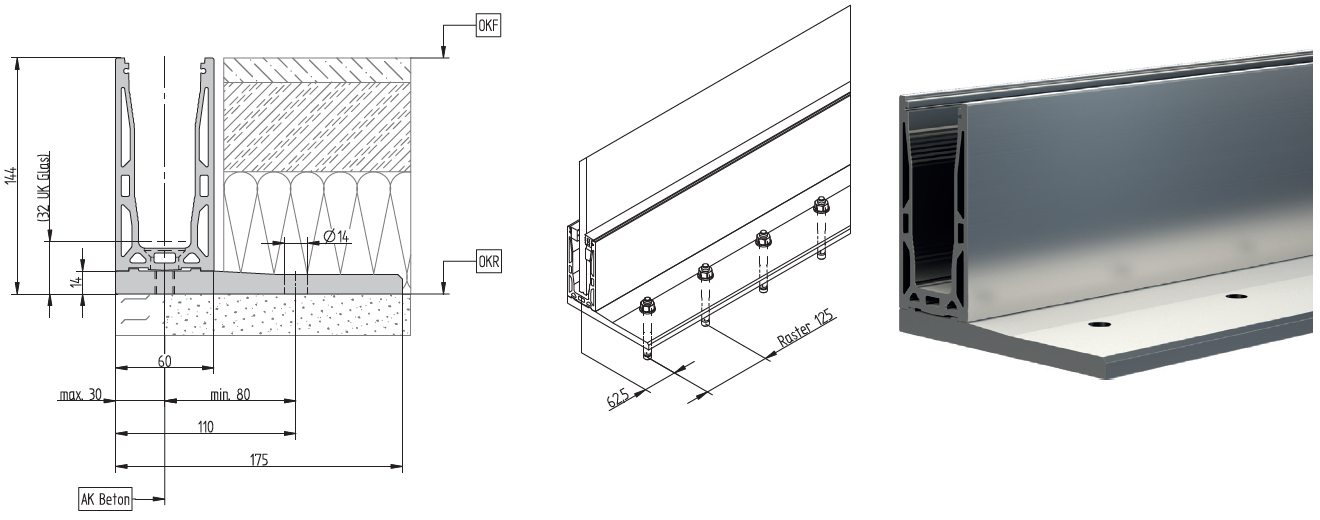

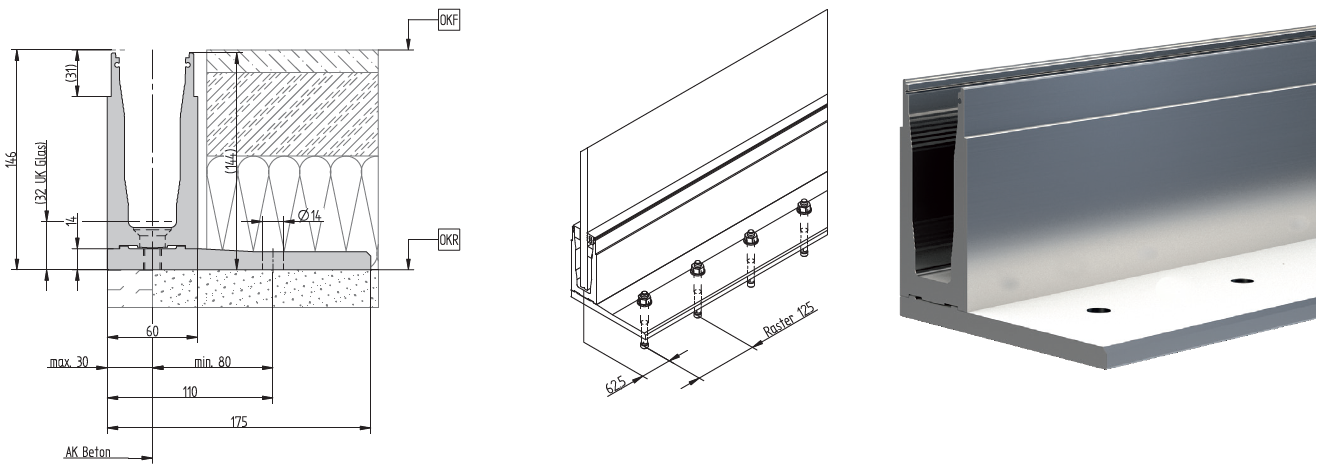

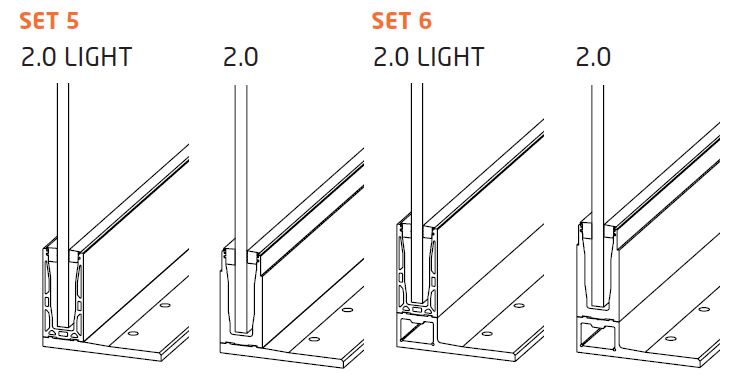

- SET 5 - aufgesetzt F-Form - für private und öffentliche Bereiche mit/ohne Windlasten gemäß Systemstatik

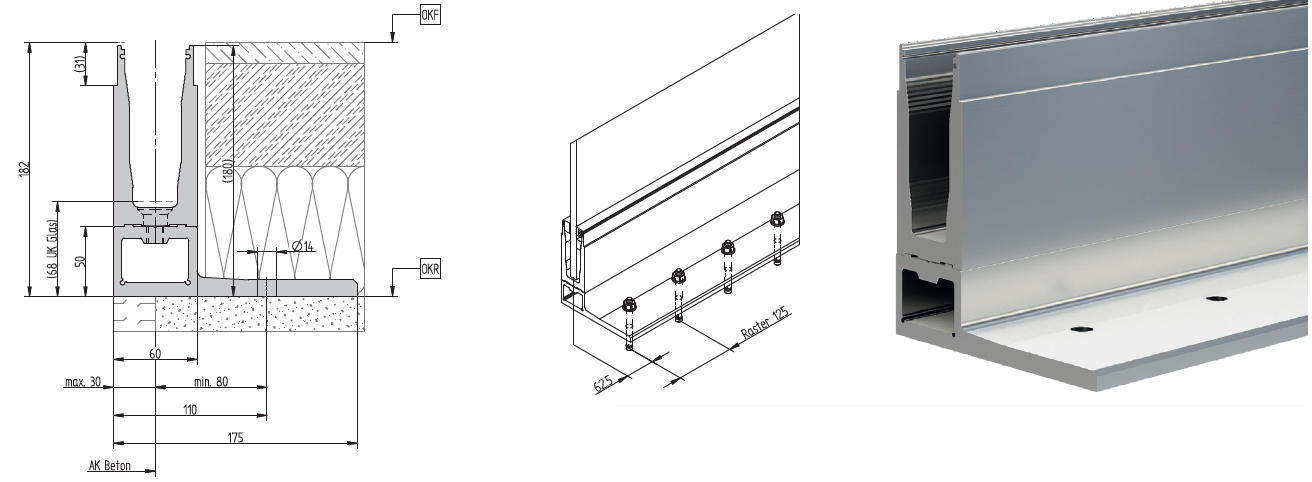

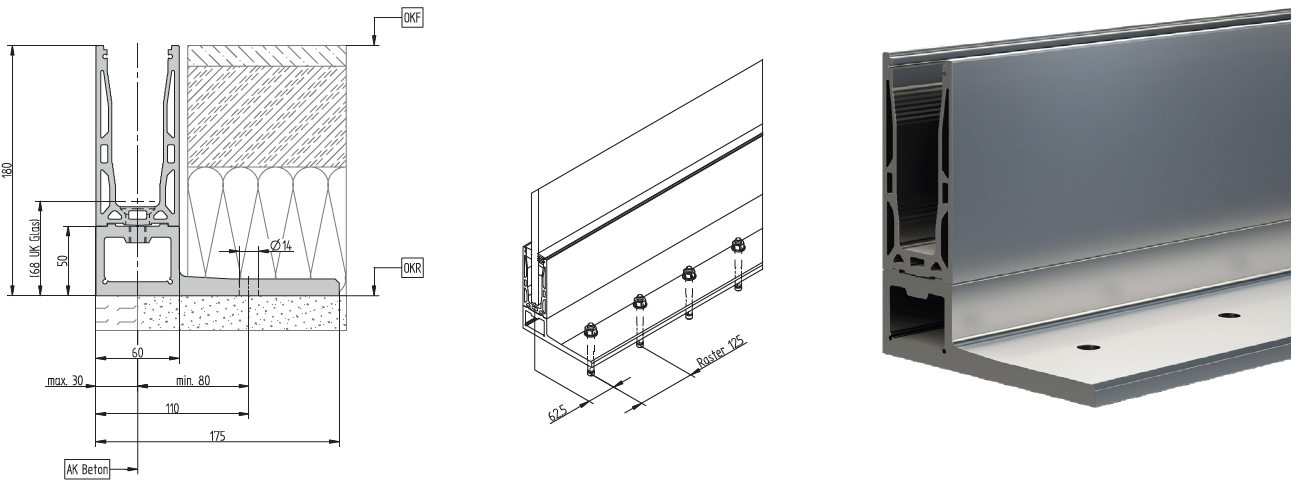

- SET 6 - aufgesetzt F-Form hoch für private und öffentliche Bereiche mit/ohne Windlasten gemäß Systemstatik
Vorgesetzte Bodenprofile

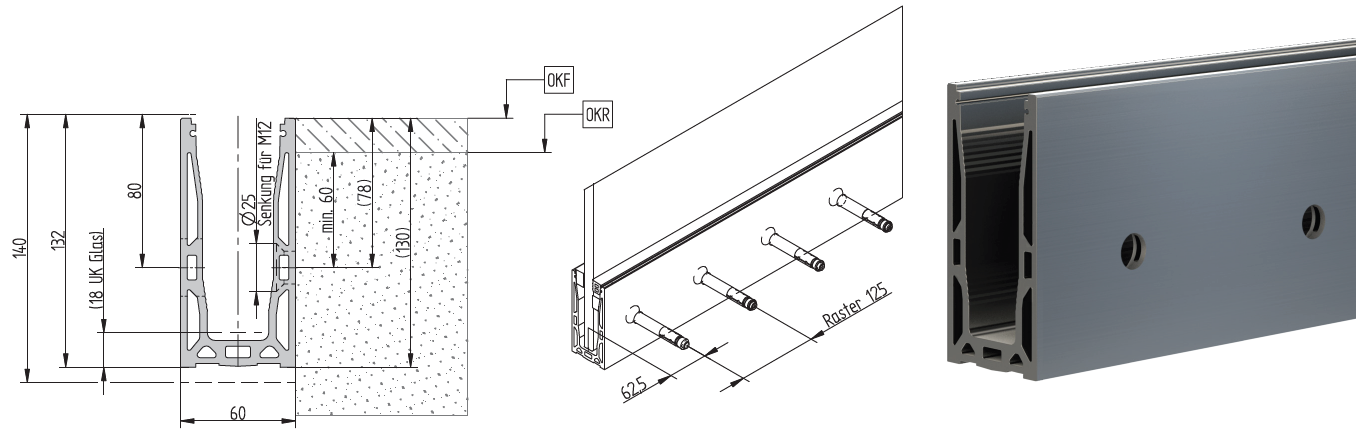

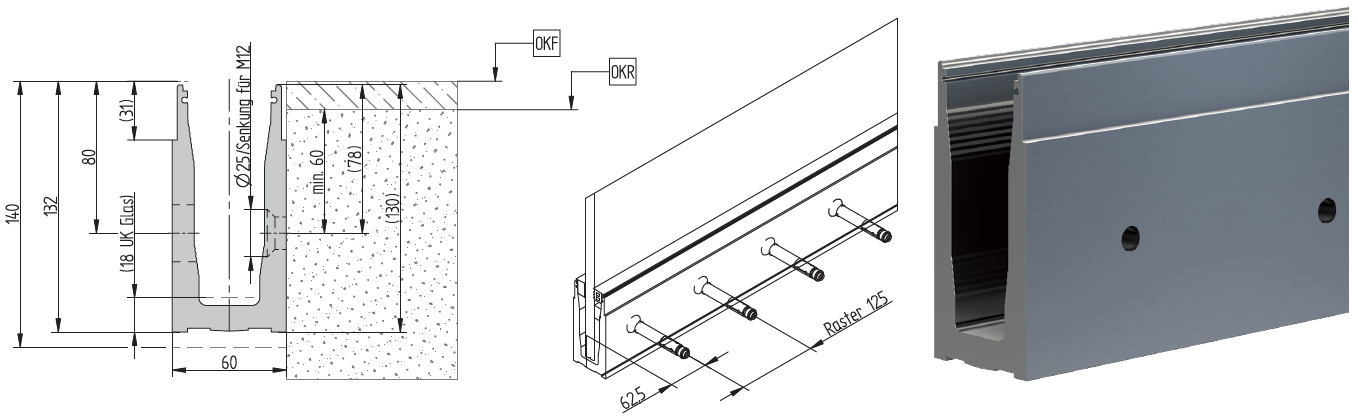

- SET 7 - vorgesetzt - für private und öffentliche Bereiche mit/ohne Windlasten gemäß Systemstatik

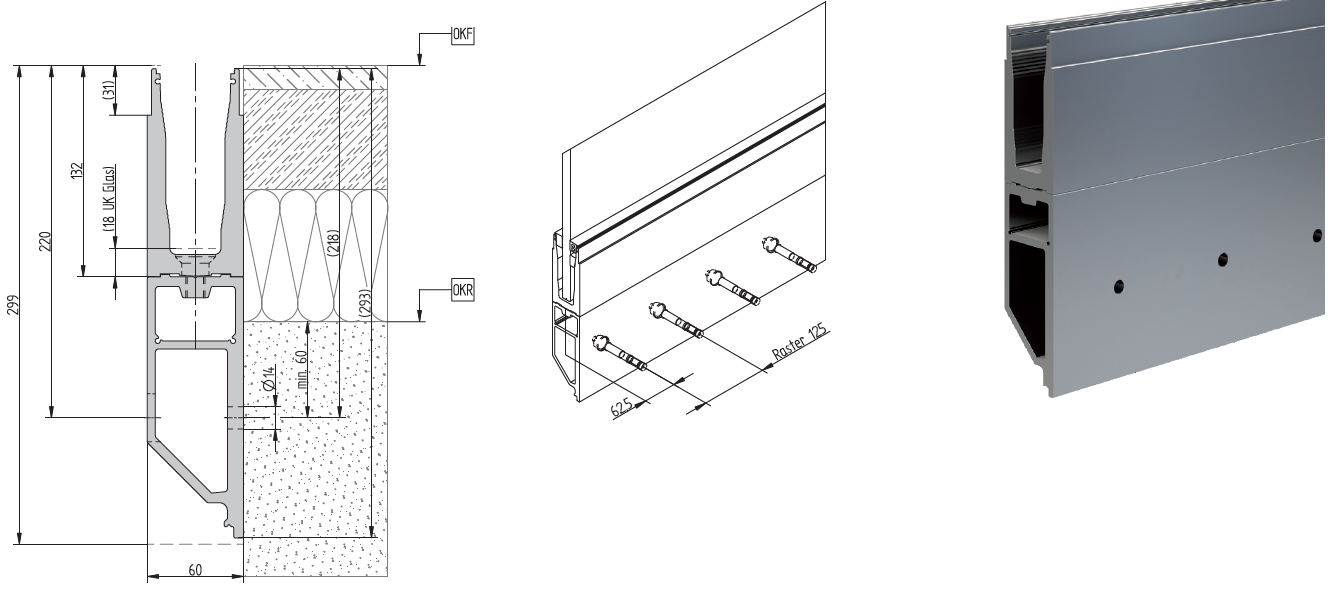

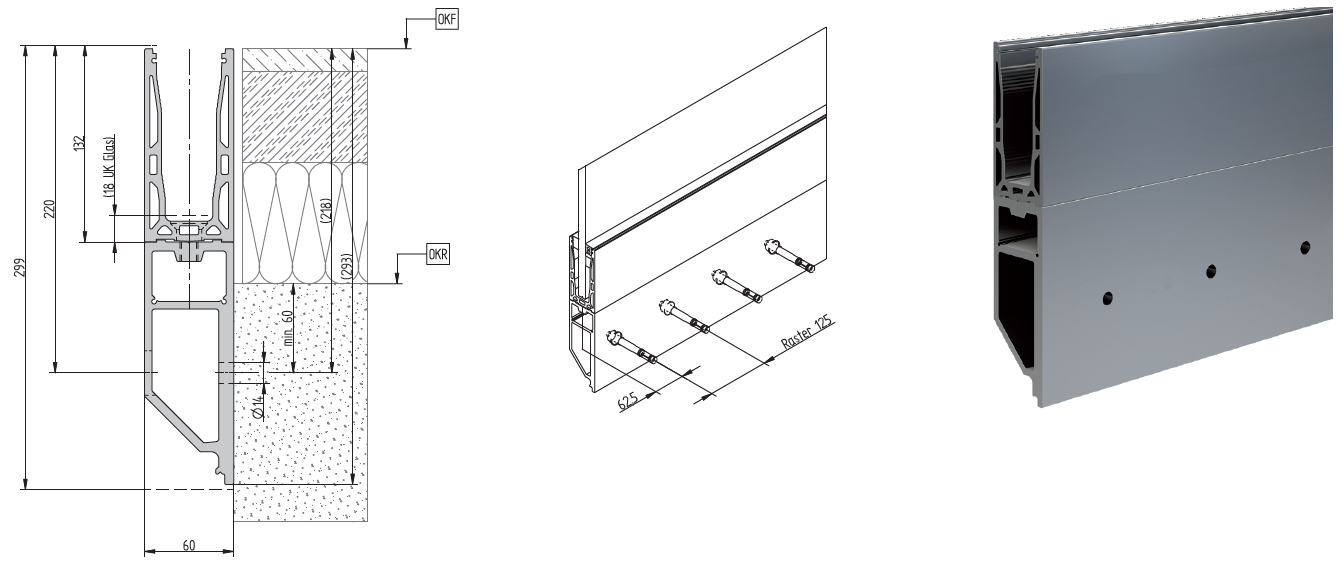

- SET 8 - vorgesetzt hoch - für private und öffentliche Bereiche mit/ohne Windlasten gemäß Systemstatik
Abdeckprofil 30 mm
Oberfläche | 2.0 light | 2.0 |
| pressblank | - | ✔ |
| E6/EV1 | - | ✔ |
| Edelstahleffekt | - | ✔ |
| pulverbeschichtet nach RAL/DB | - | ✔ |

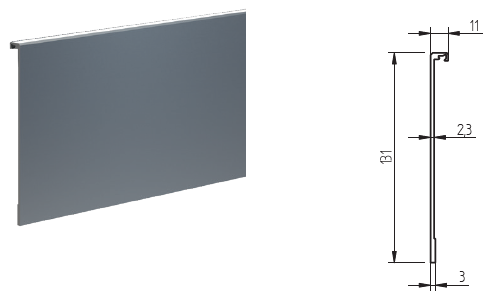

Abdeckprofil 131 mm
|
Oberfläche | 2.0 light | 2.0 |
|
pressblank | - |
✔ |
|
E6/EV1 | - |
✔ |
|
Edelstahleffekt | - |
✔ |
|
pulverbeschichtet nach RAL/DB | - |
✔ |

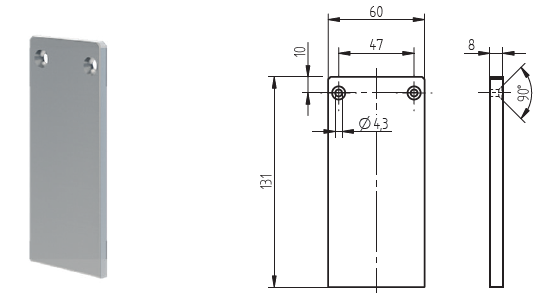

Endkappe 60 x 131
geeignet für: 2.0 light und 2.0

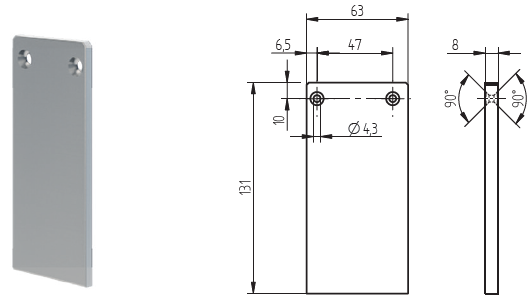

Endkappe 63 x 131 mm
geeignet für: 2.0 mit einem Abdeckprofil

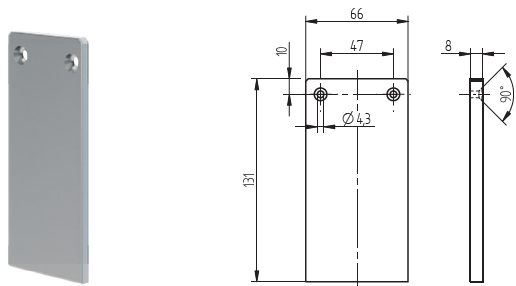

Endkappe 66 x 131 mm
geeignet für: 2.0 mit zwei Abdeckprofilen
Abdeckprofil 30 mm
Oberfläche | 2.0 light | 2.0 |
| pressblank | - | ✔ |
| E6/EV1 | - | ✔ |
| Edelstahleffekt | - | ✔ |
| pulverbeschichtet nach RAL/DB | - | ✔ |

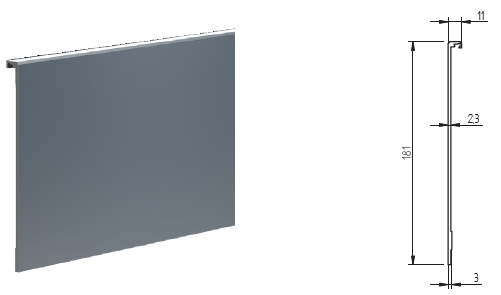

Abdeckprofil 181 mm
Oberfläche | 2.0 light | 2.0 |
| pressblank | - | ✔ |
| E6/EV1 | - | ✔ |
| Edelstahleffekt | - | ✔ |
| pulverbeschichtet nach RAL/DB | - | ✔ |

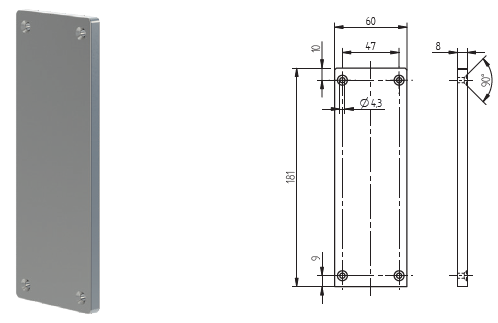

Endkappe 60 x 181 mm
geeignet für 2.0 light und 2.0

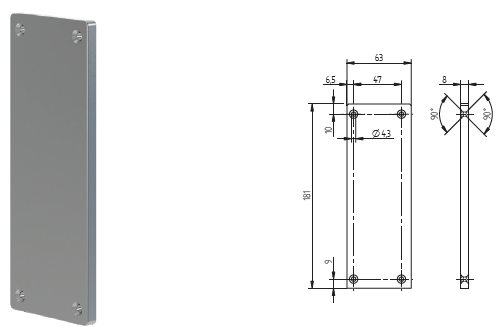

Endkappe 63 x 181 mm
geeignet für 2.0 mit einem Abdeckprofil

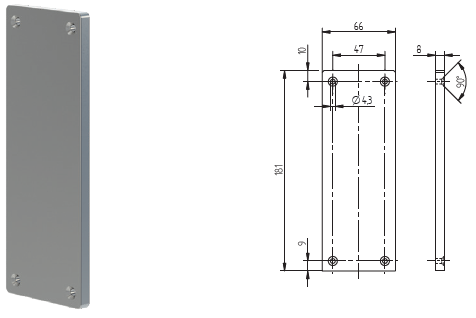

Endkappe 66 x 181 mm
geeignet für 2.0 mit zwei Abdeckprofilen

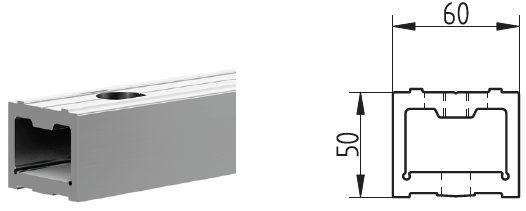

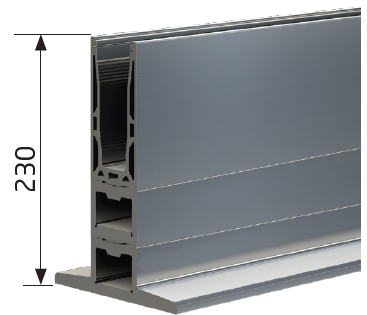

Optionale Erhöhung mit Unterbauprofil
- zusätzliche Erhöhung um 50 mm für Fußbodenaufbauten
- in Systemstatik 2.0 light enthalten
- Senkkopfschrauben zur Befestigung des Bodenprofils am Unterkonstruktionsprofil sind im Lieferumfang enthalten
- zusätzliche Erhöhung um 50 mm für Fußbodenaufbauten
- in Systemstatik 2.0 light enthalten
- Senkkopfschrauben zur Befestigung des Bodenprofils am Unterkonstruktionsprofil sind im Lieferumfang enthalten
Abdeckprofil 30 mm
Oberfläche | 2.0 light | 2.0 |
| pressblank | - | ✔ |
| E6/EV1 | - | ✔ |
| Edelstahleffekt | - | ✔ |
| pulverbeschichtet nach RAL/DB | - | ✔ |
Abdeckprofil 131 mm
Oberfläche | 2.0 light | 2.0 |
| pressblank | - |
✔ |
| E6/EV1 | - |
✔ |
| Edelstahleffekt | - |
✔ |
| pulverbeschichtet nach RAL/DB | - |
✔ |
Endkappe 60 x 131
geeignet für: 2.0 light und 2.0
Endkappe 63 x 131
geeignet für: 2.0 mit einem Abdeckprofil
Endkappe 66 x 131
geeignet für: 2.0 mit zwei Abdeckprofilen
Abdeckprofil 30 mm
Oberfläche | 2.0 light | 2.0 |
| pressblank | - | ✔ |
|
E6/EV1 | - | ✔ |
|
Edelstahleffekt | - | ✔ |
| pulverbeschichtet nach RAL/DB | - | ✔ |
Abdeckprofil 181 mm
| Oberfläche | 2.0 light | 2.0 |
| pressblank | - | ✔ |
| E6/EV1 | - | ✔ |
| Edelstahleffekt | - | ✔ |
| pulverbeschichtet nach RAL/DB | - | ✔ |
Endkappe 60 x 181 mm
geeignet für 2.0 light und 2.0
Endkappe 63 x 181 mm
geeignet für 2.0 mit einem Abdeckprofil
Endkappe 66 x 181 mm
geeignet für 2.0 mit zwei Abdeckprofilen
Optionale Erhöhung mit Unterbauprofil
- zusätzliche Erhöhung um 50 mm für Fußbodenaufbauten
- in Systemstatik 2.0 light enthalten
- Senkkopfschrauben zur Befestigung des Bodenprofils am Unterkonstruktionsprofil sind im Lieferumfang enthalten!
Abdeckprofil 30 mm
Oberfläche | 2.0 light | 2.0 |
| pressblank | - | ✔ |
| E6/EV1 | - | ✔ |
| Edelstahleffekt | - | ✔ |
| pulverbeschichtet nach RAL/DB | - | ✔ |

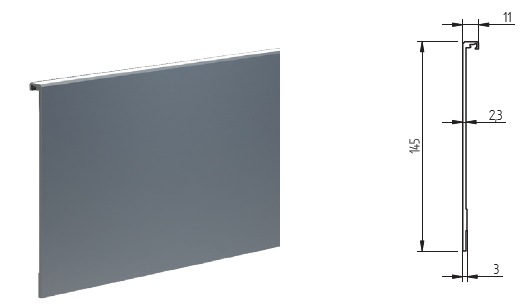

Abdeckprofil 145 mm
Oberfläche | 2.0 light | 2.0 |
| pressblank | - | ✔ |
| E6/EV1 | - | ✔ |
| Edelstahleffekt | - | ✔ |
| pulverbeschichtet nach RAL/DB | - | ✔ |
Endkappe 60 x 131
geeignet für: 2.0 light und 2.0
Endkappe 63 x 131
geeignet für: 2.0 mit einem Abdeckprofil
Endkappe 66 x 131
geeignet für: 2.0 mit zwei Abdeckprofil
Abdeckprofil 30 mm
Oberflächen | 2.0 light | 2.0 |
| pressblank | - | ✔ |
| E6/EV1 | - | ✔ |
| Edelstahleffekt | - | ✔ |
| pulverbeschichtet nach RAL/DB | - | ✔ |
Abdeckprofil 181 mm
Oberflächen | 2.0 light | 2.0 |
| pressblank | - | ✔ |
| E6/EV1 | - | ✔ |
| Edelstahleffekt | - | ✔ |
| pulverbeschichtet nach RAL/DB | - | ✔ |
Endkappe 60 x 181 mm
geeignet für 2.0 light und 2.0
Endkappe 63 x 181 mm
geeignet für 2.0 mit einem Abdeckprofil
Endkappe 66 x 181 mm
geeignet für 2.0 mit zwei Abdeckprofilen
Optionale Erhöhung mit Unterbauprofil
- zusätzliche Erhöhung um 50 mm für Fußbodenaufbauten
- in Systemstatik 2.0 light enthalten
- Senkkopfschrauben zur Befestigung des Bodenprofils am Unterkonstruktionsprofil sind im Lieferumfang enthalten!
Abdeckprofil 30 mm
Oberfläche | 2.0 light | 2.0 |
| pressblank | - | ✔ |
| E6/EV1 | - | ✔ |
| Edelstahleffekt | - | ✔ |
| pulverbeschichtet nach RAL/DB | - | ✔ |

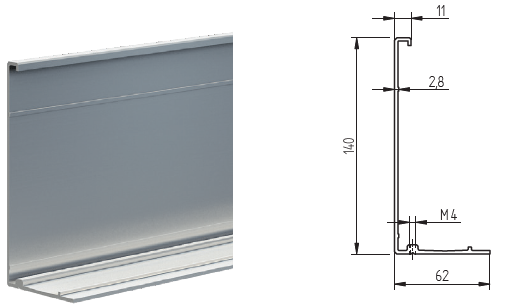

Abdeckprofil 140 mm
Oberfläche | 2.0 light | 2.0 |
| pressblank | ✔ | ✔ |
| E6/EV1 | ✔ | ✔ |
| Edelstahleffekt | ✔ | ✔ |
| pulverbeschichtet nach RAL/DB | ✔ | ✔ |

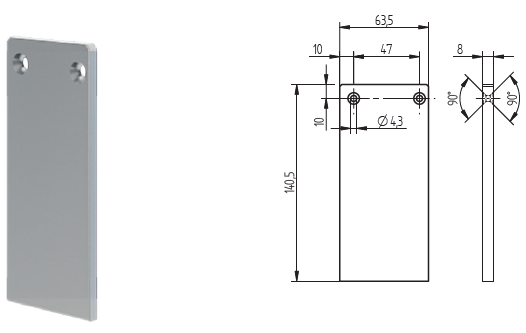

Endkappe 63,5 x 140 mm
Oberfläche | 2.0 light | 2.0 |
| pressblank | ✔ | ✔ |
| E6/EV1 | ✔ | ✔ |
| Edelstahleffekt | ✔ | ✔ |
| pulverbeschichtet nach RAL/DB | ✔ | ✔ |
Abdeckprofil 30 mm
Oberfläche | 2.0 light | 2.0 |
| pressblank | - | ✔ |
| E6/EV1 | - | ✔ |
| Edelstahleffekt | - | ✔ |
| pulverbeschichtet nach RAL/DB | - | ✔ |

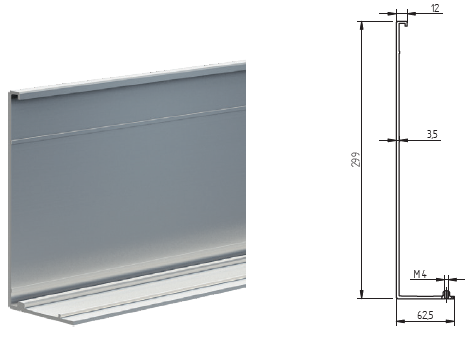

Abdeckprofil 300 mm
Oberfläche | 2.0 light | 2.0 |
| pressblank | ✔ | ✔ |
| E6/EV1 | ✔ | ✔ |
| Edelstahleffekt | ✔ | ✔ |
| pulverbeschichtet nach RAL/DB | ✔ | ✔ |
1. Montage Bodenprofile / Unterkonstruktionsprofile am Baukörper:
Bodenprofile / Unterkonstruktionsprofile mit Befestigungsmitteln gemäß Systemstatik am Baukörper oder Unterkonstruktion befestigen.
Untergrund muss eben sein und die Profile vollflächig aufliegen.
!! Bei Außenanwendungen sind Entwässerungsbohrungen zu setzen !!

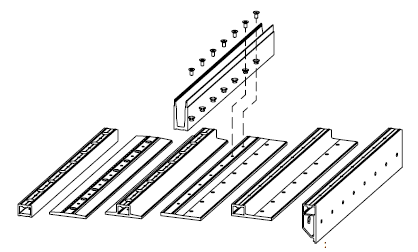

2. Montage Bodenprofil mit Unterkonstruktionsprofil:
Bodenprofil mit Senkkopfschrauben M12 x 25 mm auf dem Unterkonstruktionsprofil je nach statischen Erfordernissen befestigen.
3. Montage Abdeckprofile
Abdeckprofile für aufgesetzte Varianten senkrecht aufstecken und ggf. verklotzen und bei Bedarf mit doppelseitigen Klebeband am Bodenprofil sichern.
Abdeckprofile für die Außenseite vorgesetzter Varianten einhängen, mit mitgelieferten Gewindestiften M4 x 10 alle 250 mm fixieren oder bei Bedarf zusätzlich mit doppelseitigen Klebeband sichern.
Vorgesetzte Abdeckprofile zur Entwässerung können mit Langlöchern 4 x 25 mm oder mit Bohrungen Ø 8 mm gemäß bauseitiger Erfordernisse innerhalb der vorgesehenen Körnungsnut versehen werden.
!! Abdeckprofile sind zwingend vor der Montage der Abschlussdichtung einzuhängen !!
4. Montage Glas mit Klemmtechnik
- Kunststoffauflager vier Stück pro Meter im Abstand von 250 mm einlegen.
- Montageseite gemäß Beschriftung auf Auflager beachten, niedriger Schenkel zeigt zur Dichtung
- Abschlussdichtung Außenseite in Bodenprofilnut einclipsen
- Glas einstellen, bei Bedarf Distanzstücke in Glaszwischenräume einsetzen
- Zur einfachen Ausrichtung der Glasscheiben, Handlauf mit Dichtung aufsetzen
- Kunststoffkeile vier Stück pro Meter im Abstand von 250 mm, auf Profilinnenseite mittig zwischen den Auflagern einlegen und anschließend verklotzen.
- Montageseite gemäß Beschriftung auf Auflager beachten, gerippte Seite des Kunststoffkeils zeigt zum Profil
- Keildichtung einlegen und verklotzen, gerippte Seite des Keils zeigt zum Profil
- Abschlussdichtung Innenseite einsetzen.
5. Montage Endkappen
Schraubkanäle im Bodenprofil mit Gewinde M4 versehen und Endkappen mit Senkkopfschrauben M4 befestigen.
6. Montage Handlauf
Gummidichtung über die Glaskante stülpen.
Handlauf auf die Gummidichtung legen und fest hinunter drücken.
