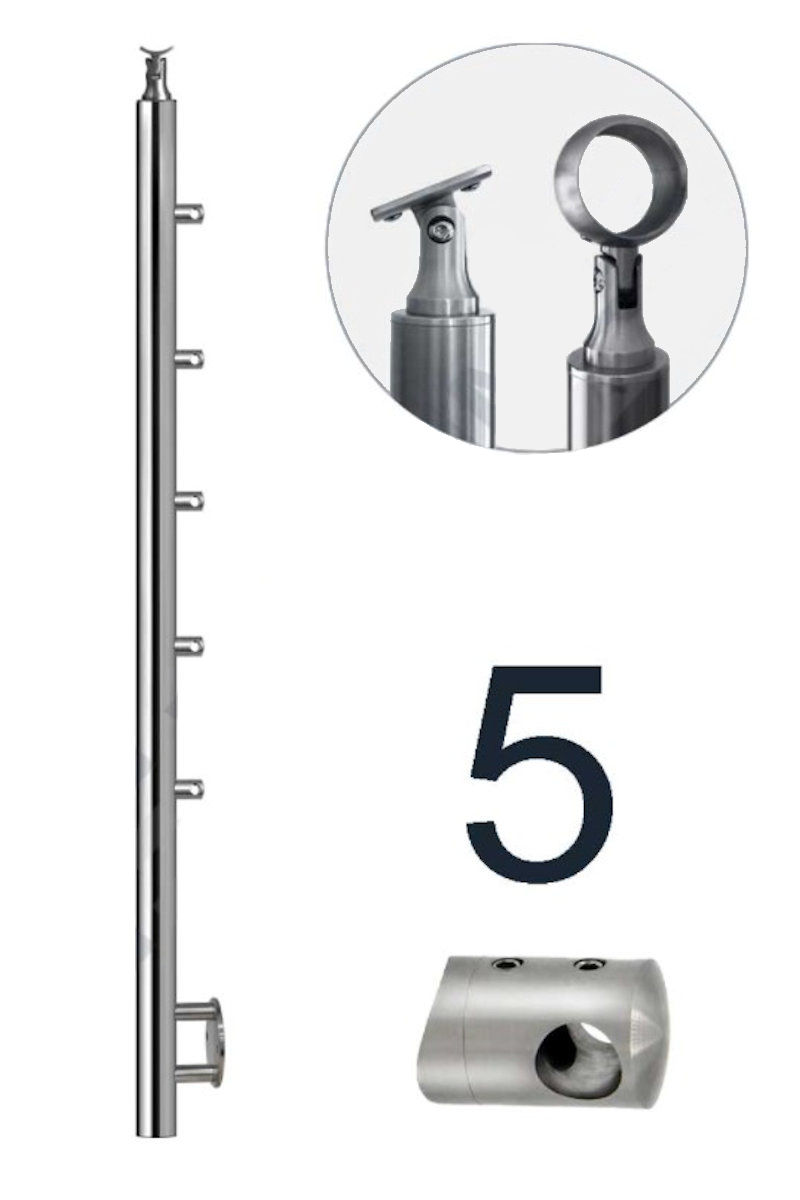

Edelstahlpfosten für Relinggeländer, vorgesetzt (PF-620-40)
Produktnummer:
PF-620-40
Produktinformationen "Edelstahlpfosten für Relinggeländer, vorgesetzt (PF-620-40)"
Edelstahlpfosten vorgesetzt für Relinggeländer mit 5 Querstreben
aus Edelstahl V2A (AISI 304)
geschliffen Korn 240
- aus Rundrohr Ø 42,4 x 2,0 mm
- mit 5 Querstabhaltern zur Aufnahme von Ø 12 mm Rundmaterial
- beweglicher Handlaufträger mit Trägerplatte und Kugelring inkl. Schrauben im Teileset für Handlauf Ø 42,4 mm
- mit Wandflansch Ø 100 x 6 mm, mit 2 Bohrungen Ø 11 mm (Wandabstand: 46 mm)
- Höhe: 1200 mm
- Einsetzbar schräg für Treppengeländer und gerade für Brüstungsgeländer
| Material: | Edelstahl V2A |
|---|---|
| Montage: | Vorgesetzt |
| Querstreben: | 5 |
| Wandabstand: | 46 mm |
Befestigungssets für Geländerpfosten vorgesetzt
Befestigungsset 2x Bolzenanker und Hutmuttern
5,16 €*
Befestigungsset mit 2 Bolzenankern und Hutmuttern zur Montage von vorgesetzten Geländerpfosten in Beton.
Bestehend aus
2 St. Bolzenanker aus V4A, Gewindelänge: M10 x 45
2 St. Hutmuttern M10 aus Edelstahl, V2A
Befestigungsset Gewindestangen für vorg. Pfosten
2,59 €*
Befestigungsset zur Montage von Geländerpfosten in Lochstein (mit dichtem Gefüge), Mauerwerk, Beton. Bestehend aus2 St. Gewindestangen zum Einkleben aus V2A, M10 x 150mm, DIN 975. 2 St. Unterlegscheiben mit Bohrung 10,5 mm. 2 St. Hutmuttern M10 aus Edelstahl, V2A. Zusammen mit Injektionsmörtel verwendbar für BetonYtongmassiver Naturstein.Im Zweifelsfall erkundigen Sie sich bitte beim Hersteller Ihres Baustoffes nach den geeigneten Befestigungsmitteln.
Handläufe für Geländer
Rundmaterial für Relinggeländer
Gewindebohrersatz
Gewindebohrersatz für Edelstahl, komplett (M5)
14,48 €*
Gewinde:
M5
Gewindebohrersatz Komplett-Set zum Bohren und Schneiden von Gewinden 1 x Handgewindebohrersatz M5 für Edelstahl, DIN 352, HSS, 1-3,
bestehend aus Vorschneider, Mittelschneider und Fertigschneider.
2 x Spiralbohrer 4,2 mm, DIN 338 HSS-Co, kobaltlegiert,
zum Vorbohren für Gewinde M5 1 x Windeisen DIN 1814 verstellbar, Größe M1-M8
So schneiden Sie die Innengewinde M5 in Ihr Edelstahl-Handlauf-Rohr.
1. Spannen Sie das Handlaufrohr in
einen Schraubstock (bitte etwas Weiches zwischen Spannbacken und
Werkstück klemmen, um das Edelstahlrohr nicht zu verkratzen).
2. Bohren Sie zunächst das Kernloch mit dem beigefügten Spiralbohrer 4,2 mm. Vorkörnen ist anzuraten. WICHTIG: Bitte langsame Drehzahl und Öl zur Kühlung verwenden. Den Bohrer möglichst senkrecht aufsetzen und nicht verkanten.
3. Anschließend spannen Sie den
Vorschneider des gelieferten Handgewindebohrersatzes M5, gekennzeichnet
durch 1 Ring am Schaft, in das ebenfalls mitgelieferte Windeisen ein.
4. Setzen Sie dann den Gewindebohrer senkrecht auf die zuvor angefertigte Bohrung und drehen ihn rechts herum hinein. WICHTIG: Nehmen Sie immer eine halbe Umdrehung nach rechts und dann wieder eine viertel Umdrehung nach links vor. Verwenden Sie auch hier etwas Öl zum Schmieren.
5. Wiederholen Sie die Schritte 3
und 4 jeweils mit dem Mittelschneider (2 Ringe am Schaft) und dem
Fertigschneider (ohne Kennzeichnung am Schaft).
6. Achten Sie bitte immer auf die entsprechende Schmierung und eventuell Kühlung (beim Bohren).
