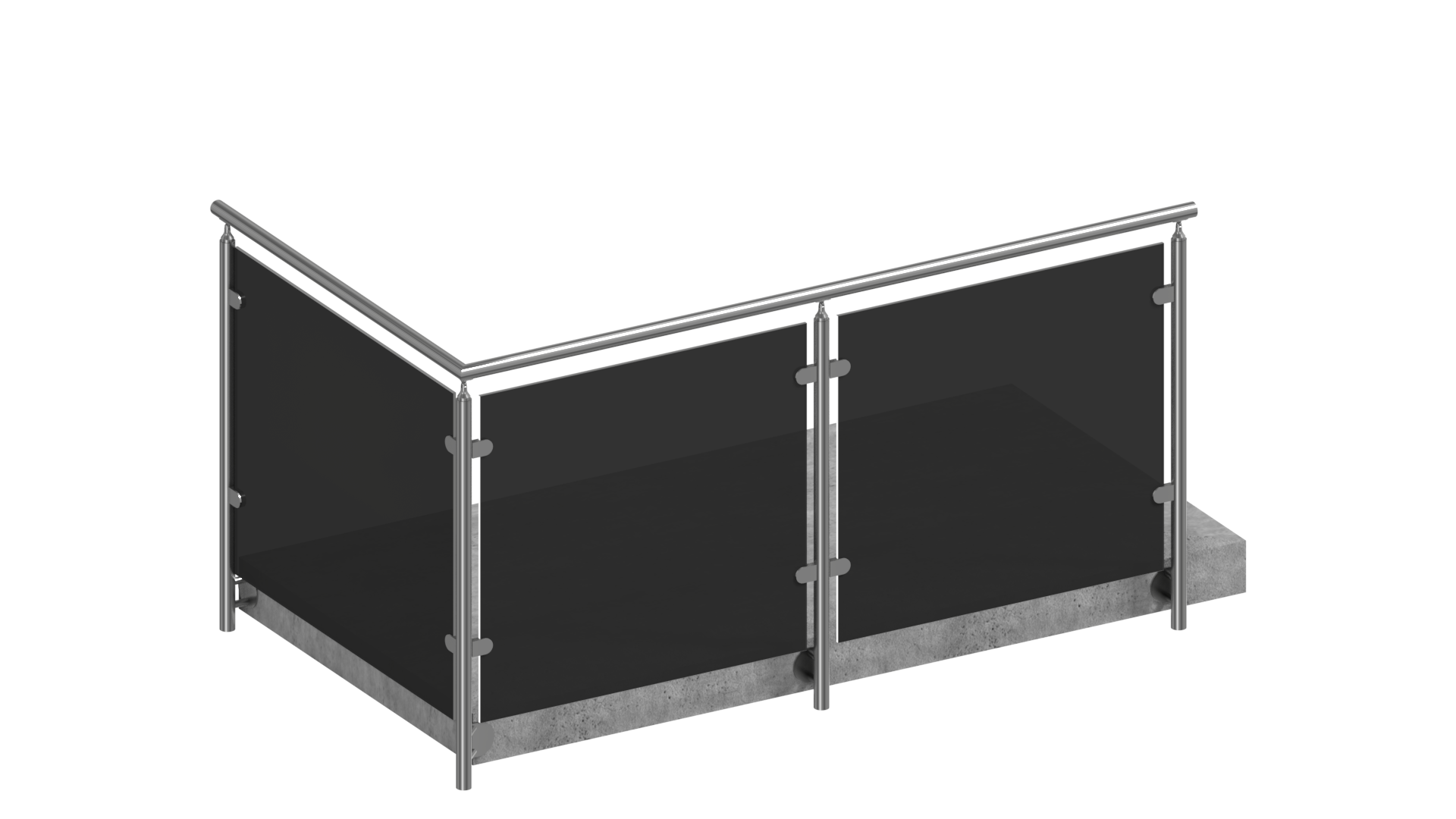

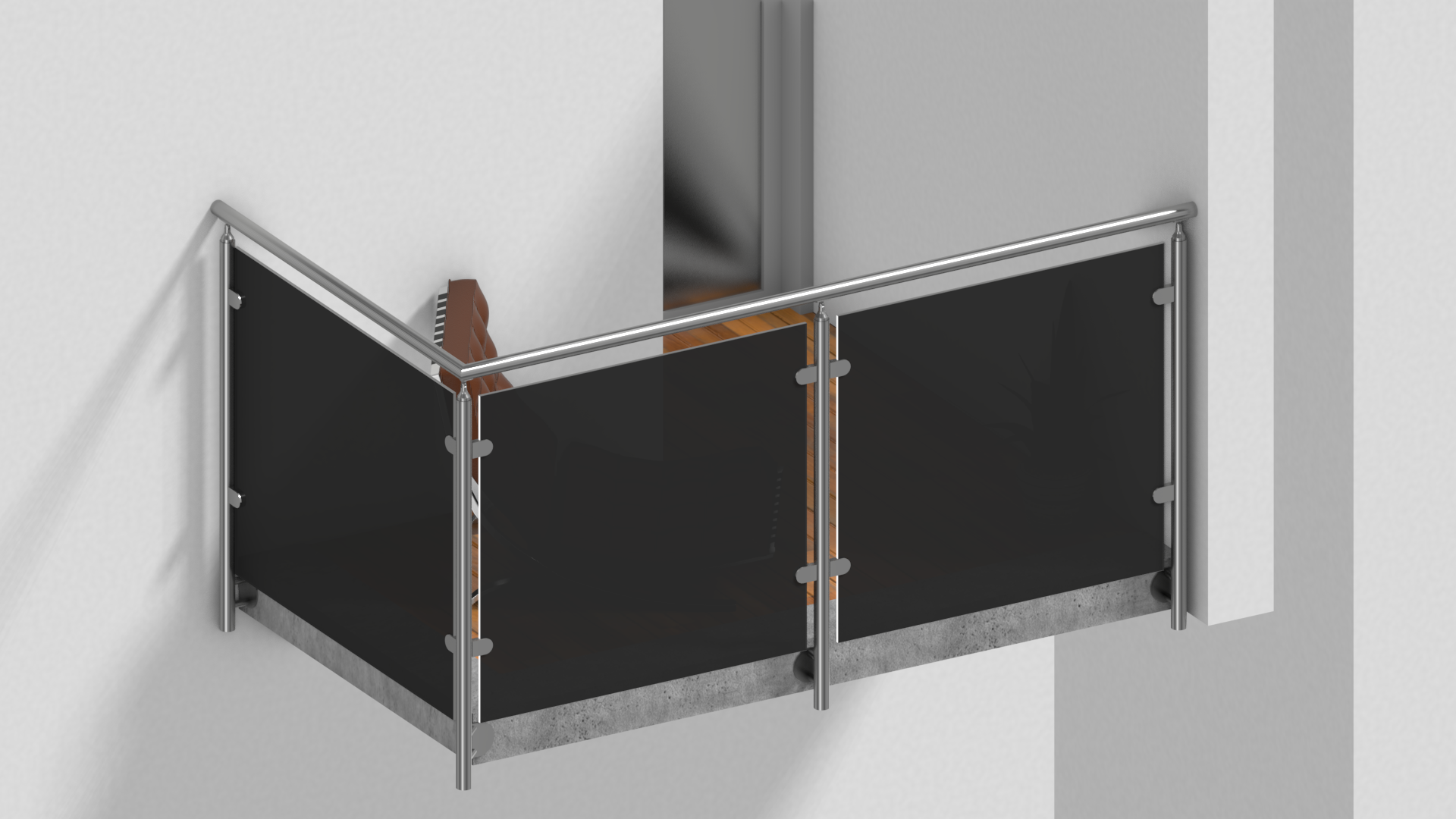

Glasgeländer Bausatz L-Form vorgesetzt aus Edelstahl V2A Grauglas (9m)
3671.43 €
exkl. MwSt.
4.369,00 €*
Sofort verfügbar, Lieferzeit: 10-12 Werktage
Produktnummer:
EGG0900-LV
Produktinformationen "Glasgeländer Bausatz L-Form vorgesetzt aus Edelstahl V2A Grauglas (9m)"
Glasgeländer Bausatz L-Form aus Edelstahl V2A bestehend aus:
2 x Edelstahl Anfangspfosten vorgesetzt inkl. Glashalter halbrund
7 x Edelstahl Durchgangspfosten vorgesetzt inkl. Glashalter halbrund
1 x Edelstahl Eckpfosten vorgesetzt inkl. Glashalter halbrund
Edelstahl Handlauf Gesamtlänge 9000 mm (geteilt, max. Länge am Stück 2000 mm)
20 x Schrauben M5x12mm
2 x Edelstahl Endkappe leicht gewölbt mit Lamelle für Rohr Ø 42,4 mm
1 x Edelstahl Eckverbinder 90° mit 2 x Gewindebohrungen M5 für Rohr Ø 42,4 mm
3 x Edelstahl Verbindungsmuffe für Rohr Ø 42,4 mm
2 x 2K-Metallkleber
9 x Glasfeld aus VSG 8,76 mm grau (blickdicht)
ohne Befestigungsmaterial
Bausatz basiert auf berechneten Maßen für die Glasscheiben. Nach Montage des Geländersystems übermitteln Sie uns das lichte Pfostenmaß. Daraufhin werden die Glasscheiben bei unserem Vorlieferanten bestellt und anschließend geliefert. Die Glasscheiben werden nicht zusammen mit den Edelstahl Geländerbauteilen geliefert!
| Glasstärke: | 8,76 mm |
|---|---|
| Länge: | 9,0 m |
| Material: | Edelstahl V2A |
| Montage: | Vorgesetzt |
Befestigungssets für Geländerpfosten vorgesetzt
Befestigungsset 2x Bolzenanker und Hutmuttern
6,90 €*
Befestigungsset mit 2 Bolzenankern und Hutmuttern zur Montage von vorgesetzten Geländerpfosten in Beton.
Bestehend aus
2 St. Bolzenanker aus V4A, Gewindelänge: M10 x 45
2 St. Hutmuttern M10 aus Edelstahl, V2APro Geländerpfosten benötigen Sie ein Befestigungsset!
Befestigungsset Gewindestangen für vorg. Pfosten
3,81 €*
Befestigungsset zur Montage von Geländerpfosten in Lochstein (mit dichtem Gefüge), Mauerwerk, Beton. Bestehend aus2 St. Gewindestangen zum Einkleben aus V2A, M10 x 150mm, DIN 975. 2 St. Unterlegscheiben mit Bohrung 10,5 mm. 2 St. Hutmuttern M10 aus Edelstahl, V2A. Zusammen mit Injektionsmörtel verwendbar für BetonYtongmassiver Naturstein.Im Zweifelsfall erkundigen Sie sich bitte beim Hersteller Ihres Baustoffes nach den geeigneten Befestigungsmitteln.
Pro Geländerpfosten benötigen Sie ein Befestigungsset!
Gewindebohrersatz
Gewindebohrersatz für Edelstahl, komplett (M5)
17,23 €*
Gewinde:
M5
Gewindebohrersatz Komplett-Set zum Bohren und Schneiden von Gewinden 1 x Handgewindebohrersatz M5 für Edelstahl, DIN 352, HSS, 1-3,
bestehend aus Vorschneider, Mittelschneider und Fertigschneider.2 x Spiralbohrer 4,2 mm, DIN 338 HSS-Co, kobaltlegiert,
zum Vorbohren für Gewinde M5 1 x Windeisen DIN 1814 verstellbar, Größe M1-M8
So schneiden Sie die Innengewinde M5 in Ihr Edelstahl-Handlauf-Rohr.
1. Spannen Sie das Handlaufrohr in
einen Schraubstock (bitte etwas Weiches zwischen Spannbacken und
Werkstück klemmen, um das Edelstahlrohr nicht zu verkratzen).
2. Bohren Sie zunächst das Kernloch mit dem beigefügten Spiralbohrer 4,2 mm. Vorkörnen ist anzuraten. WICHTIG: Bitte langsame Drehzahl und Öl zur Kühlung verwenden. Den Bohrer möglichst senkrecht aufsetzen und nicht verkanten.
3. Anschließend spannen Sie den
Vorschneider des gelieferten Handgewindebohrersatzes M5, gekennzeichnet
durch 1 Ring am Schaft, in das ebenfalls mitgelieferte Windeisen ein.
4. Setzen Sie dann den Gewindebohrer senkrecht auf die zuvor angefertigte Bohrung und drehen ihn rechts herum hinein. WICHTIG: Nehmen Sie immer eine halbe Umdrehung nach rechts und dann wieder eine viertel Umdrehung nach links vor. Verwenden Sie auch hier etwas Öl zum Schmieren.
5. Wiederholen Sie die Schritte 3
und 4 jeweils mit dem Mittelschneider (2 Ringe am Schaft) und dem
Fertigschneider (ohne Kennzeichnung am Schaft).
6. Achten Sie bitte immer auf die entsprechende Schmierung und eventuell Kühlung (beim Bohren).
