Querstabhalter aus Edelstahl für Geländer- und Querstabkonstruktionen
Querstabhalter (auch Traversenhalter oder Relinghalter genannt) sind spezielle Befestigungselemente zur Aufnahme und Fixierung von Querstäben innerhalb von Geländer- und Metallbaukonstruktionen. Sie ermöglichen die sichere Integration horizontal verlaufender Stäbe in Geländersysteme, etwa für Relinggeländer.
Unsere Querstabhalter aus V2A (AISI 304) sind in den Längen 30 mm und 40 mm erhältlich, mit Durchgangsbohrungen für Stabdurchmesser Ø 10 mm und Ø 12 mm. Abstandhalter in V4A (AISI 316) sind in der langen Ausführung z.B. für die Aufnahme eines Stoßgriff zwischen Tür und Rohr in Ø 33,7 mm oder Ø 42,4 mm erhältich. Die passenden Varianten unterstützen individuelle Geländerlösungen für den Innen- und Außenbereich.
Querstäbe sicher in Geländerkonstruktionen integrieren
Horizontale Stäbe werden in vielen Geländeranlagen als Füllungselement eingesetzt. Je nach Anforderung stehen unterschiedliche Ausführungen zu Verfügung: der Standard-Querstabhalter Ø 10 mm oder Ø 12 m; Die Variante mit Sackbohrung links/rechts für Abschlüsse sowie der verlängerte Querstabhalter (lang, Ø 12mm).
Alle Varianten sind für die Montage an Flachmaterial sowie an Rundrohr Ø 33,7 mm oder Ø 42,4 mm ausgelegt und lassen sich so passgenau in bestehende Pfosten- und Geländersysteme integrieren.
Typische Einsatzbereiche sind private Balkon- und Treppengeländer im Innen- und Außenbereich.
Vorteile von Querstabhaltern aus Edelstahl
Eine Stabfüllung lebt von der Wiederholung: gleiche Abstände, gleiche Höhe, gleiche Linie. Querstabhalter geben den Stäben genau diese Ordnung, indem sie jeden Stab am Pfosten aufnehmen und auf Position halten.
Ein wesentlicher Vorteil ist, dass sich eine Füllung ohne Schweißarbeit aufbauen lässt. Der Stab wird durch den Halter geführt und gesichert, der Halter am Pfosten verschraubt oder verklebt – die Anlage entsteht auf der Baustelle statt in der Schlosserei.
Die Halter gibt es für Rund- und Vierkantstäbe, für gerade Läufe und für die Treppe. An der schrägen Wange kommen Ausführungen mit Gelenk zum Einsatz, damit der Stab dem Steigungswinkel folgt, ohne zu verkanten.
Am Balkon steht die Füllung im Wetter. V4A (AISI 316) hält Regen und salzhaltiger Luft dauerhaft stand, V2A (AISI 304) genügt im Innenbereich. Rostet ein Halter, zieht er den Stab mit.
Darüber hinaus lassen sich Felder später ergänzen: Ein zusätzlicher Stab, ein Austausch nach einem Schaden – ohne die Konstruktion aufzutrennen.
Querstabfüllungen als Gestaltungselement moderner Geländer
Geländer erfüllen nicht nur funktionale Aufgaben, sondern prägen auch das Erscheinungsbild von Balkonen, Treppenanlagen und Brüstungen. Horizontale Querstäbe ermöglichen eine klare und durchgängige Linienführung, die häufig in modernen Geländerkonzepten eingesetzt wird.
Durch die Anordnung mehrerer Querstäbe entstehen offene Konstruktionen mit einer charakteristischen Optik. Unterschiedliche Stababstände, Geländerformen und Konstruktionsarten eröffnen vielfältige Möglichkeiten zur individuellen Gestaltung von Innen- und Außenbereichen.
Querstabhalter unterstützen die gleichmäßige Positionierung der einzelnen Stäbe und tragen zu einem harmonischen Gesamtbild der Konstruktion bei. Dadurch lassen sich Gestaltungswünsche und konstruktive Anforderungen innerhalb eines Geländersystems miteinander verbinden.

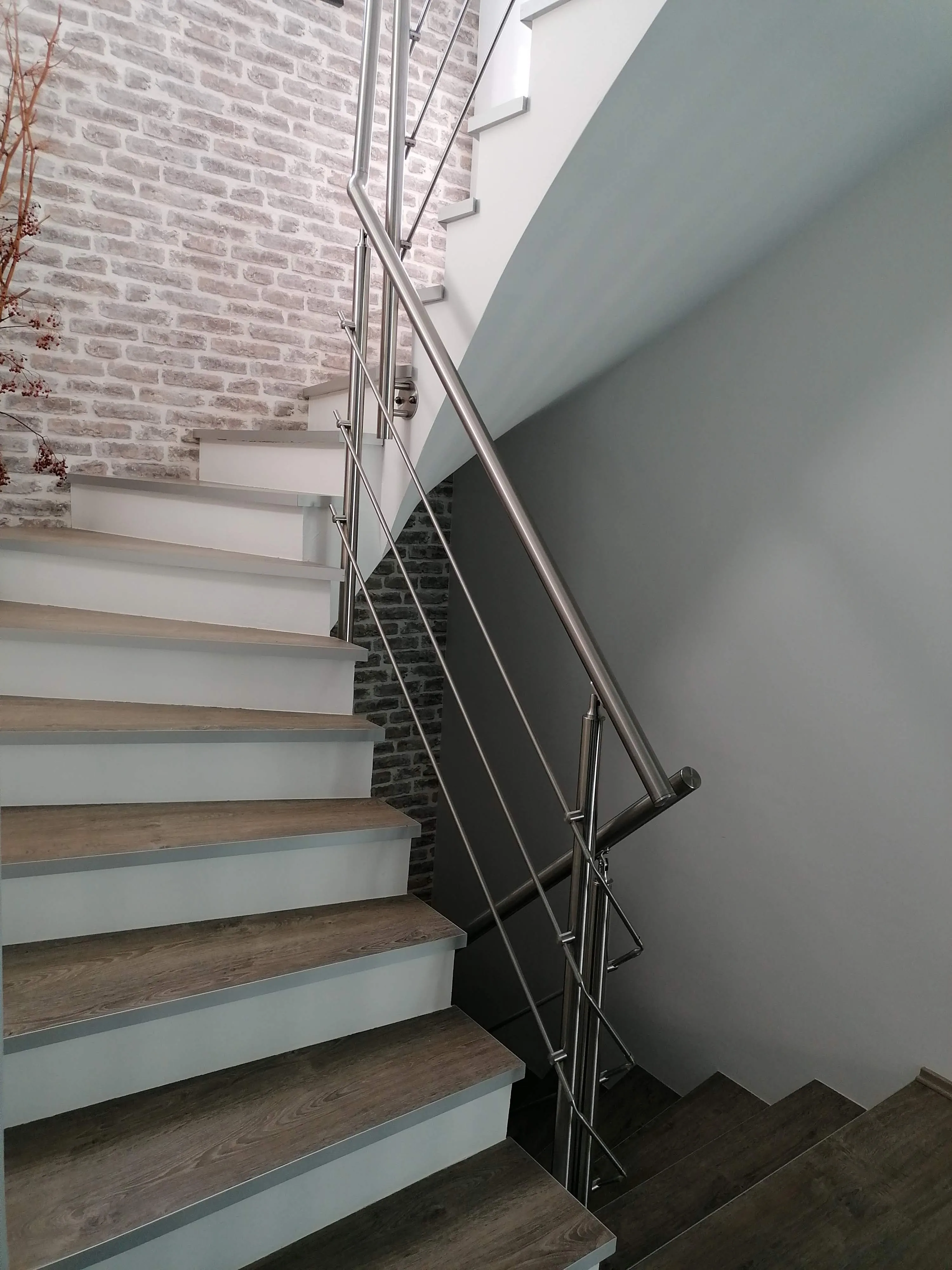

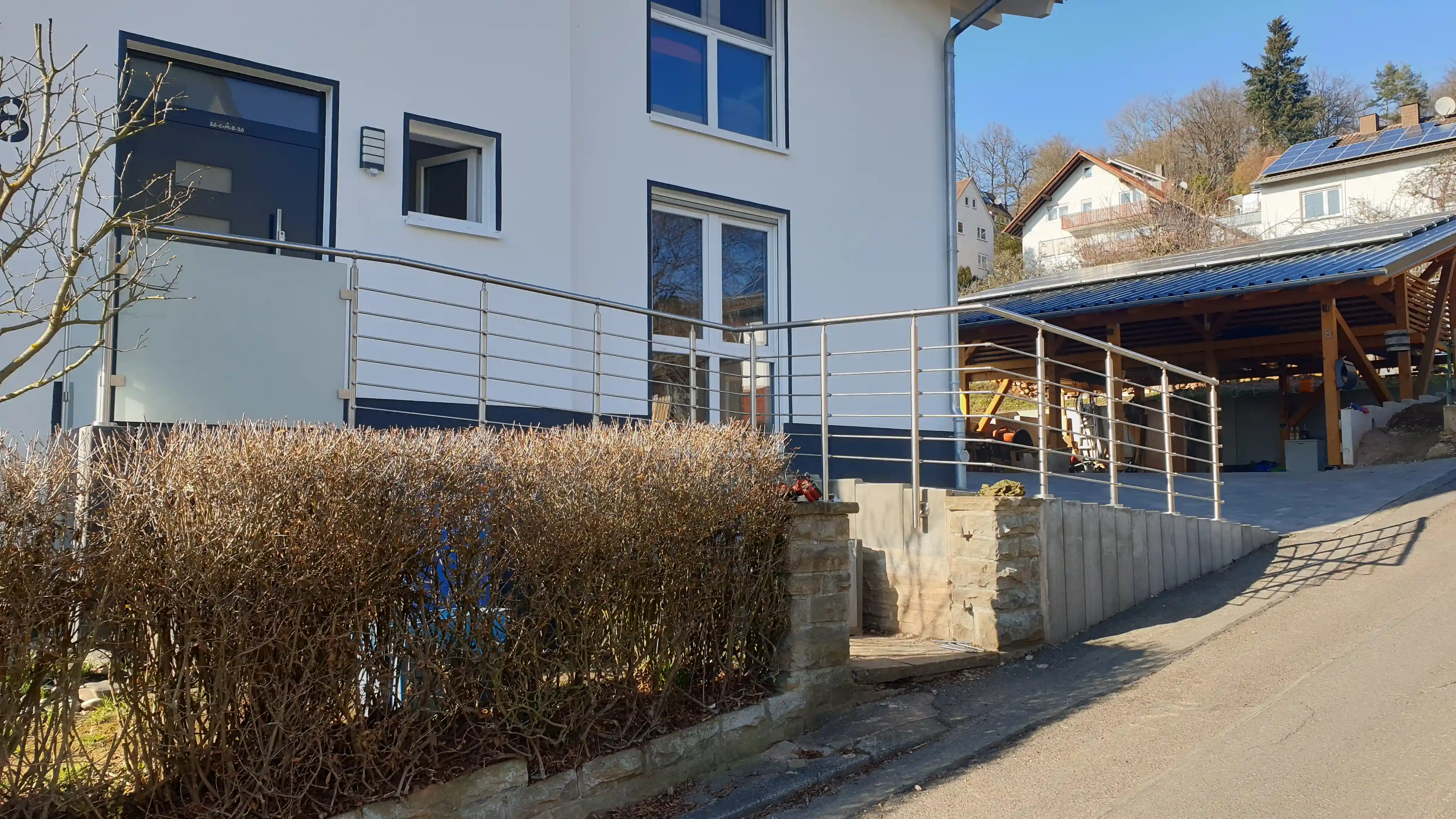

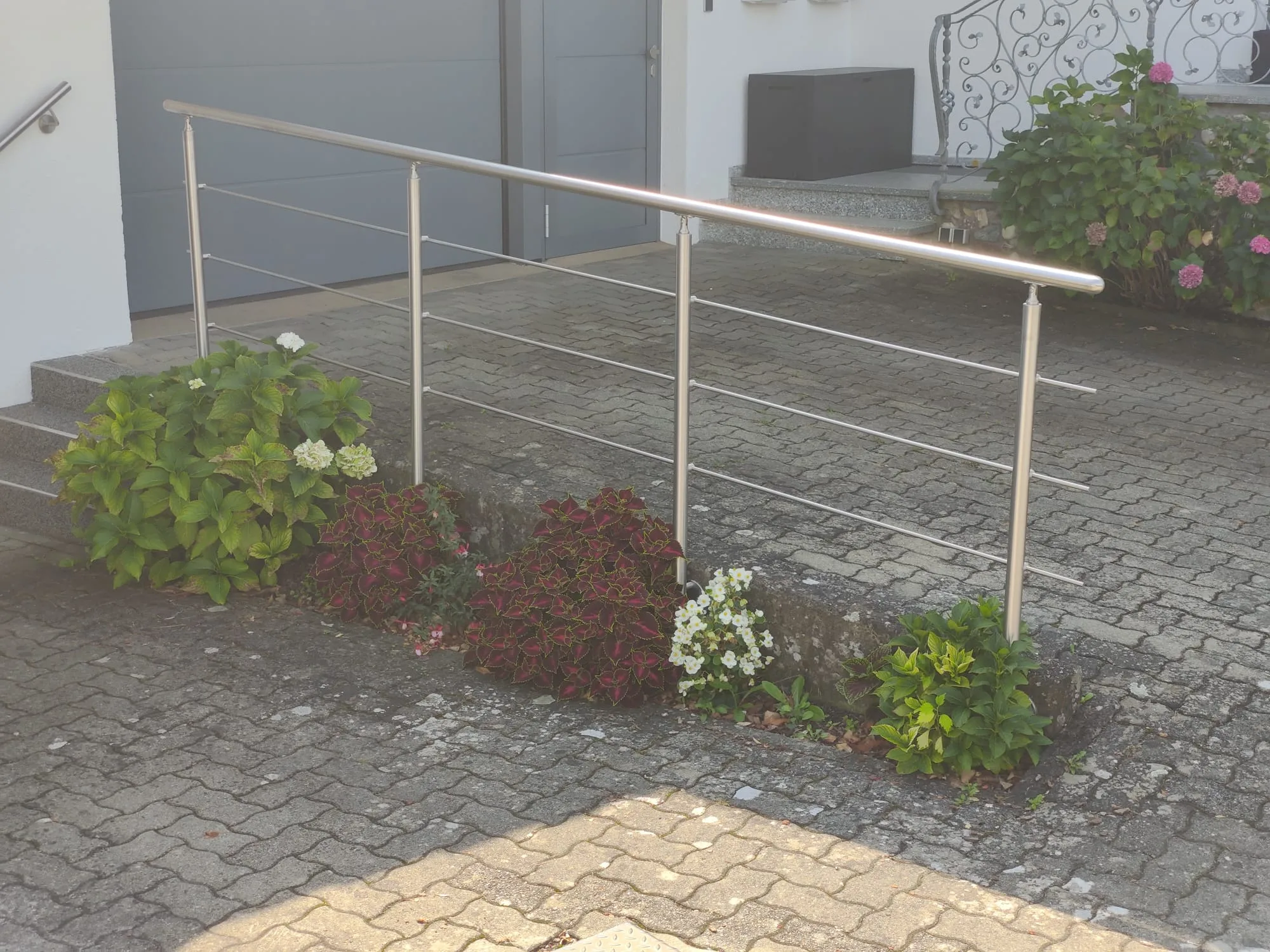

Die folgenden Kundenprojekte zeigen beispielhafte Anwendungen von Geländern mit Querstabfüllungen und verdeutlichen unterschiedliche Designansätze im Geländer- und Metallbau.
Querstabhalter richtig montieren
Der Querstabhalter besteht aus zwei Teilen, die über zwei Madenschrauben verbunden sind. Zunächst wird die untere Madenschraube mit einem Innensechskantschlüssel gelöst, sodass sich das Anschlussteil vom Halter trennen lässt.
Das Anschlussteil wird mit einer Edelstahlschraube M6 × 25 am Pfosten befestigt. Anschließend wird das Oberteil auf das montierte Unterteil aufgesetzt.
Die untere Madenschraube wird nun nur so weit angezogen, dass das Oberteil drehbar, aber nicht mehr abnehmbar ist. In dieser Stellung wird der Füllstab auf die Steigung ausgerichtet. Erst danach werden beide Madenschrauben festgezogen.
Strukturierte Geländersysteme mit klarer Linienführung
Die gleichmäßige Anordnung horizontaler Querstäbe prägt das Erscheinungsbild vieler moderner Geländeranlagen, besonders bei Balkon-, Treppen- und Brüstungsgeländern.
Wie ein Querstabhalter am Edelstahlpfosten montiert wird, zeigt unser Montagevideo oberhalb des Textes.
Passende Ergänzungen finden Sie bei den Geländerpfosten und im Bausatz Relinggeländer.
Weitere Komponenten für Geländer mit Querstabfüllungen
Für den Aufbau kompletter Geländersysteme werden neben Querstabhaltern häufig weitere Bauteile benötigt. Aufeinander abgestimmte Komponenten unterstützen die Umsetzung durchgängiger Geländerkonstruktionen und ermöglichen die Anpassung an unterschiedliche konstruktive und gestalterische Anforderungen.
In den folgenden Kategorien finden Sie ergänzende Produkte wie Edelstahlrohre, Geländerpfosten, Handlaufträger, Verbinder und weiteres Zubehör für den Geländer- und Metallbau. Dadurch lassen sich tragende Elemente, Handläufe und Füllungskomponenten sinnvoll miteinander kombinieren und auf die jeweilige Geländerkonstruktion abstimmen.
Häufige Fragen zu Querstabhaltern aus Edelstahl
Bei der Planung von Geländern mit horizontalen Stabfüllungen entstehen häufig Fragen zu Befestigungsmöglichkeiten, passenden Ausführungen und den Einsatzbereichen von Querstabhaltern. Die richtige Positionierung und Aufnahme der Querstäbe ist ein wichtiger Bestandteil vieler Geländerkonstruktionen und sollte auf die jeweilige Ausführung abgestimmt sein.
Im folgenden FAQ-Bereich finden Sie Antworten auf häufig gestellte Fragen rund um Querstabhalter aus Edelstahl, deren Einsatzmöglichkeiten sowie wichtige Aspekte bei der Auswahl passender Komponenten für Geländer- und Metallbauprojekte.
